Подробная информация о продукте:
|
| Модель: | VE7 | Коэффициент шестерни: | 57:1 |
|---|---|---|---|
| Применение: | Устанавливать систему слежения | Вращающий момент требуемой производительности: | 7344 Nm |
| Удержание вращающего момента: | 60000 Nm | Опрокидывать вращающий момент: | 10000 Nm |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Выделить: | Вертикальный электрический привод ряда VE7,Электрический привод 10000 Nm ряда,Привод ряда мотора 10000 Nm |
||

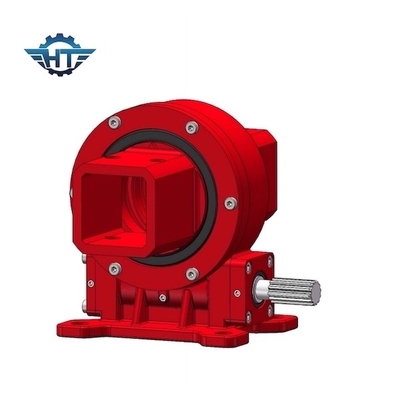

Вертикальная шестерня червя VE7 сразила привод с электрическими моторами шестерни 24VDC для солнечных отслежывателей
Описание привода Slewing шестерни червя
Тяговое устройств slewing шестерни червя компактно построенный блок который состоит из шестерни, основания и червя slewing. Этот блок приносит преимущества шестерни slewing и червя в один блок.

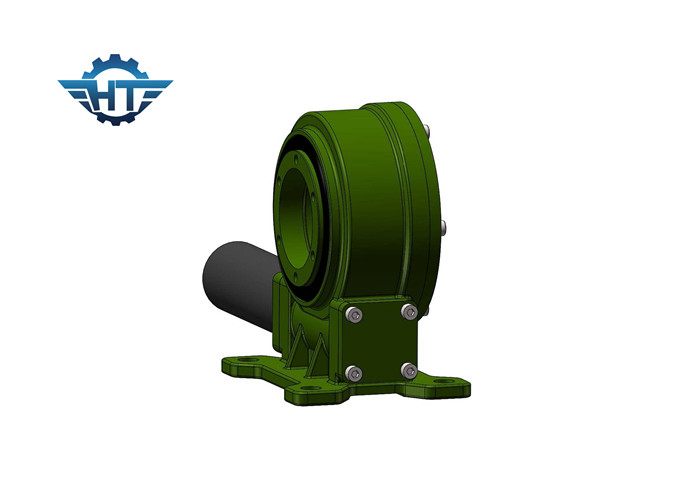

Одиночная ось вертикальные приводы ряда установлены вертикально, оно специфически конструирована для систем слежения плоской одиночной оси солнечных которые требуют отслеживать к солнцу для востока - к - запад. Точное вращение вертикального привода ряда позволяет механизму отслеживать совершенно. Этот вид вертикального привода slewing изготовлен используя самую последнюю технологию которая включает механизм часов.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Подгонянные обслуживания
Песок войдет оборудование штранг-прессованием, и продукты с плохим герметизируя представлением легко будут иметь вход песка. Поэтому, для жестких условий труда, как меньше дождь и тяжелых пыльных бурь, наши продукты примут множественные уплотнения, и в дополнение к обычным уплотнениям, будут добавлены механические уплотнения.
К тому же, в случае низкой температуры и большой разницы в температуры все время, большая разница в температуры между все время причинит воздух сконденсировать и сконденсировать капельки воды вечером после быть нагретым и расширенным. В этом случае, swellability продукта также рассмотрено в дополнение к закрепленности. Поэтому, измерения должны быть приняты в дизайн и процесс производства для избежания заржаветь.
В некоторых местах, температура может достигнуть минус 40 градус цельсий когда температура низка, и экстремальная температура в высокой температуре может достигнуть около 50 градус цельсий выше нул (в это время, рабочая температура редуктора выше). Держать редуктор бежать нормально, особенно под строгими холодными условиями, lubricity необходимо гарантировать. Поэтому, смазывая масло с широкой технологией температуры может вообще приспосабливать к низкой температуре минуса 40 к минусу 60 градус цельсий, и может выдержать высокую температуру минус 80 градус цельсий или даже более чем 100 градус цельсий.
Радиация солнечного света может иметь некоторые влияния на продукте, как вызревание резины. Эта проблема может быть разрешена путем использование механических уплотнений для избежания компонентов ядра будучи подверганной действию солнечного света в течение длительного времени.
