Подробная информация о продукте:
|
| Тип: | 12 дюйма Slewing привод | Материал: | 42CrMo или 50Mn |
|---|---|---|---|
| Гарантия: | 5~10 лет | Размер: | 3" ~25" |
| Применение: | Регулируемая солнечная энергия | Цвет: | Требуемый клиент |
| МОТОР: | AC, DC, гидравлический | Место установки: | открытое поле |
| Особенность: | Безопасный, Само-запирающ | Класс IP: | IP66 |
| Выделить: | зубчатая передача червя часов,Зубчатая передача 42CrMo червя,привод 42CrMo slewing шестерни червя |
||

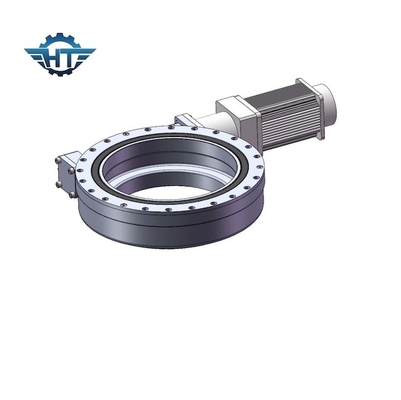

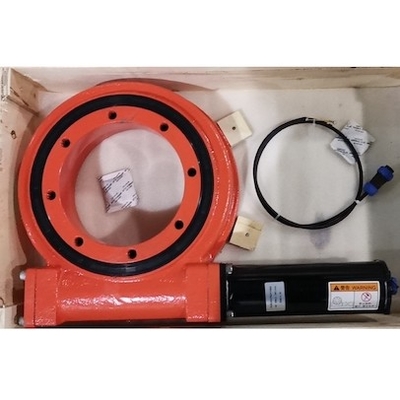

Зубчатая передача червя SE12 с червем часов для регулируемой системы слежения солнечной энергии
Описание зубчатой передачи червя
блоки slewing Одно-оси использованы в солнечный отслеживать и различные промышленные и изготовляя полях, принося точную надежность. Наши приводы качания отличают toroidal конструкцией червя которая учитывает максимальный вращающий момент контакта, высокопрочных и выхода шестерни.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
1) Оптимальное наклонение фиксированное
На низких широтах, рост генерирования электричества минимальные должные к более низкому оптимальному наклонению (как в 8°, почти отсутствие роста); На высоких широтах, оптимальное наклонение большое и произведенное количество электричества значительно выше (например, около 25% на 50°)
2) Плоская одиночная ось
Оно отслеживает изменение угла случая в пределах дня солнца, и свой темп прироста в генерировании электричества на низких широтах значительно лучший чем эта из высоких широт. Он вообще верил что плоский одиночный отслеживать оси более соответствующий для пользы широт ° чем 30.
3) Косая одиночная ось
Более соответствующее для высоких широт.
4) двойной отслеживать оси
Этот подход ясно самые высокие в росте генерирования электричества должного к отслеживать изменений в угле случая солнца в пределах дня и в пределах года.
5) Фиксированное регулируемое
Этот тип основан на изменении угла падения в пределах года солнца для того чтобы отрегулировать наклонение кронштейна, таким образом достигающ роста производства электроэнергии
Большинств коренное отличие между различными способами установки разница в производстве электроэнергии они приносят. Конечно, будут разницы в начальном вкладе и рабочих расходах на техническое обслуживание.
Планетарные редукторы идеальны для применений требуя высокого вращающего момента в небольшом пакете и вале выхода с коаксиальным выравниванием
