Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | Я медленно двигаю |
|---|---|---|---|
| Коэффициент шестерни: | 32:1 | Вращающий момент требуемой производительности: | 400 Нм |
| Удержание вращающего момента: | 1800 Nm | Опрокидывать вращающий момент: | 1000 Нм |
| Эффективность: | 40% | Защита от коррозии: | C4, C5 |
| Выделить: | Гидравлический электрический привод ряда SE1,Электрический привод IP66 ряда,Гидравлический привод ряда IP66 |
||

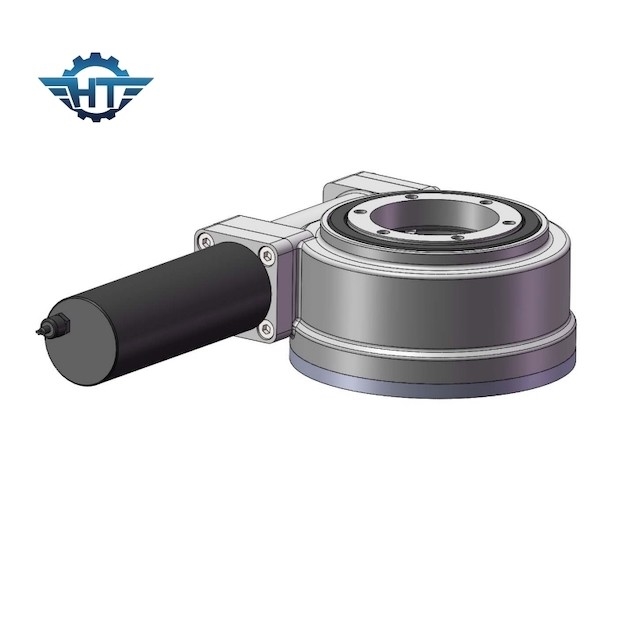

Привод ряда шестерни червя SE1, IP66 для склонной одиночной фотовольтайческой РЛС сопровождения
Описание привода ряда шестерни червя SE1
Тип зуба: спиральный зуб
Давление на подшипник: легкая нагрузка
Тип дисковода: Привод мотора
Диаметр роторного центра: 40mm
Модуль: 5
Количество валов червя: 1
Коэффициент шестерни: 32: 1
Эффективность: 40%
Само-запирать шестерни: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Вес: 6 kg
Приводы Slewing получают широкое применение в горизонтальной одиночной системе слежения оси, склонной одиночной системе слежения и системе слежения PV двойной оси солнечной, системе башни heliostat солнечной, параболистическим сконцентрированной ринвом электростанции, солнечном устройстве сопровождения с параболическими антеннами и линейной системе fresnel термальной, так же, как морском кране, кране подъема, самосхвате тимберса, горном оборудовании, режа оборудование, воздушная рабочая платформа, кран тележки, буровая установка, таблица поворота, линия автоматизации и так далее.
Преимущества
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. ряд 360 градусов вращая
3. Охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само-запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Примечание: Для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Применения
Для того чтобы улучшить эффективность преобразования фотоэлементов, метод автоматически отслеживать солнце обычно принят, так, что панели солнечных батарей будут смотреть на солнце. Согласно определению, под такими же условиями окружающей среды, производство электроэнергии системы производства электроэнергии всестороннего автоматического сопровождения цели солнечной фотовольтайческой около 35% более высокое чем эта из фиксированной солнечной фотовольтайческой системы производства электроэнергии. Особенно для систем используя monocrystalline модули фотоэлемента кремния, должный к высокой цене, понадеяно, что получает как много солнечного излучения как возможный, и отслеживать солнца можно рассматривать.
3 типа методов массива фотоэлемента отслеживая: плоская одно-ось отслеживая, склонная одно-ось отслеживая, и отслеживать двойн-оси. Этот courseware вводит отслеживать одно-оси.
