Подробная информация о продукте:
|
| Тип: | Редуктор червя VE9 | Материал: | 42CRMN или 50Mn |
|---|---|---|---|
| Применение: | Солнечная энергия | Период гарантии: | 10 лет |
| Цвет: | Требуемый клиент | Размер: | 3 дюйма к 25 дюймов |
| Класс IP: | IP66 | Особенность: | обратный замок собственной личности |
| Выделить: | Закрытый вертикальный привод Slewing VE9,Косой одиночный вертикальный привод Slewing,Закрытый солнечный привод отслежывателя VE9 |
||

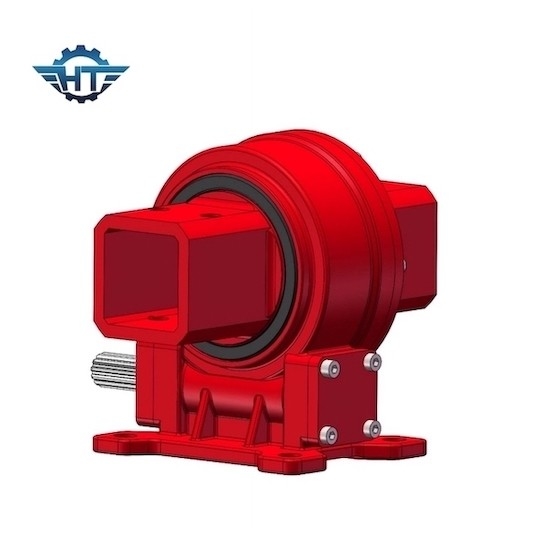

Заключенный вертикальный солнечный отслежыватель VE9 сразил привод с электрическим двигателем для солнечной энергии

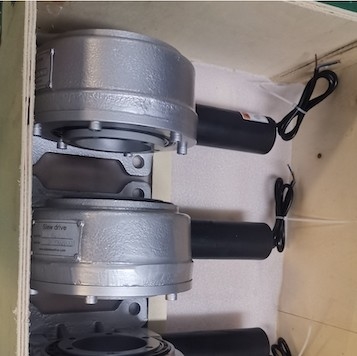

Электрическое солнечное описание привода Slewing
Электрическая солнечная система слежения привода slewing механическая и электронная система блока управления которая оптимизирует пользу солнечного света в photothermal и фотовольтайческом производстве электроэнергии достигнуть улучшенной светоэлектрической эффективности преобразования. Она включает: сразил приводы, моторы (DC, stepper, сервопривод, планетарные зацепленные моторы, моторы клапанной тяги, etc.), шестерни червя, системы датчика, etc.
Температура окружающей среды:
Работая диапазон температур зубчатой передачи червя: -40℃~+80℃.
Значение механической эффективности обеспеченное парами зубчатой передачи червя средняя величина или значение ссылки, которое соответствующее для хорошей смазки, и под расклассифицированными вращающим моментом и скоростью. Механическая эффективность может быть увеличена путем увеличение сползая скорости поверхности зуба, увеличение угла винтовой линии или увеличение шершавости наклона червя.
смазывать:
Перед выходить фабрика, соответствуя тавот впрыснут в поверхность, подшипник и raceway зуба роторной зубчатой передачи червя для обеспечения нормального функционирования пар привода шестерни червя и червя. Регулярная впрыска тавота необходима для обеспечения что добавленный тавот полно - совместимого с первоначальным тавотом.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
1. Плоский одиночный рычаг оси
2. Косой одиночный рычаг оси
3. Косой блок одно-оси
4. Система слежения двойной оси солнечная
