Подробная информация о продукте:
|
| Модель: | высокая точность 3 дюйма | Коэффициент шестерни: | 31:1 |
|---|---|---|---|
| Эффективность: | 40% | Точность: | 0,05 градуса |
| МОТОР: | Электрический, nema, моторы сервопривода | установите метод: | Установленная вертикаль |
| Применение: | Сконцентрированные параболистические рефлекторы | Цвет: | как спрошено |
| Выделить: | Привод ряда параболистического рефлектора электрический,привод ряда 0,05 градусов электрический |
||

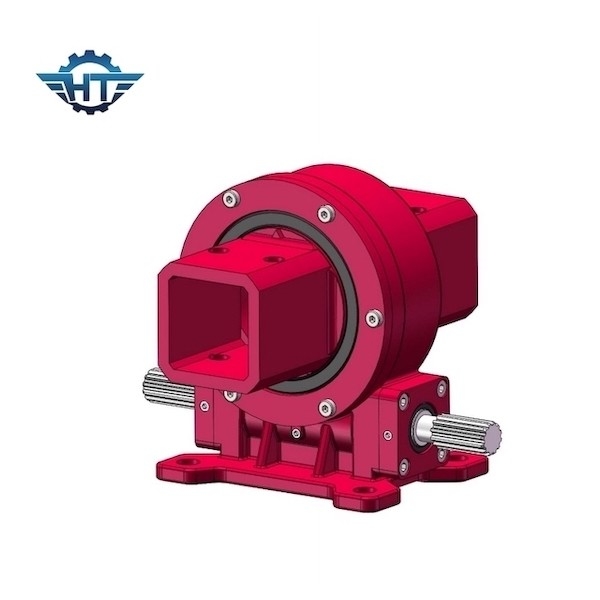

Высокая точность 3 солнечного дюйма привода Slewing для сконцентрированных параболистических рефлекторов
Описание привода Slewing высокой точности
Вертикальный привод slewing 5 дюймов с высокой точностью смог быть приложен в параболистических электростанциях ринва (PTPP). Вид начатой станции тепловой мощности который может произвести электричество путем собирать жару солнца к высокотемпературной жидкости.
Параболистические сквозные электростанции состоят из: параболистические рефлекторы (зеркала), трубка приемника, структура поддержки металла, система слежения которая включает приводы, датчики, и управления slewing. Приводы Slewing часть ядра отслеживая блока.
Рабочие параметры VE5
| Модель: | вертикальный привод slewing 5 дюймов |
| Вращающий момент требуемой производительности: | 962 Nm |
| Опрокидывать вращающий момент: | 5000 Nm |
| Аксиальная нагрузка: | kN 16 |
| Радиальная нагрузка: | kN 27 |
| Удержание вращающего момента: | kNm 30 |
| Эффективность: | 40% |
| Точность: | 0,15 ° |
| Само-запирать: | Да |
| Вес: | 18 kg |
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Система Fresnel CSP
Система Fresnel photothermal через отслеживая блок в системе, которая включает роторный прибор привода как ядр отслеживая блока, и зеркало и линейный сборник помещены в связывающем север с югом направлении. получите максимальное солнечное тепло.
