Подробная информация о продукте:
|
| Модель: | 14 дюйма | Коэффициент шестерни: | 102:1 |
|---|---|---|---|
| Эффективность: | 40% | Тип: | Горизонтальная серия |
| Применение: | ветрогенераторы | Обслуживание OEM: | Доступный |
| Водитель: | гидравлический, электрический | Класс IP: | IP66 |
| Выделить: | 17 дюймов заключили привод Slewing,Закрытый привод IP66 Slewing,Горизонтальный установленный электрический привод ряда |
||

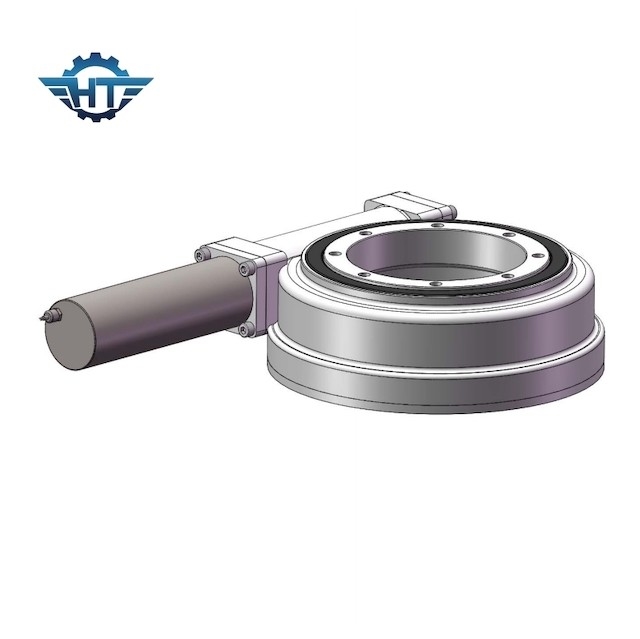

17 гидравлического закрытого дюймов привода ряда, горизонтального IP66 установленного для ветрогенераторов

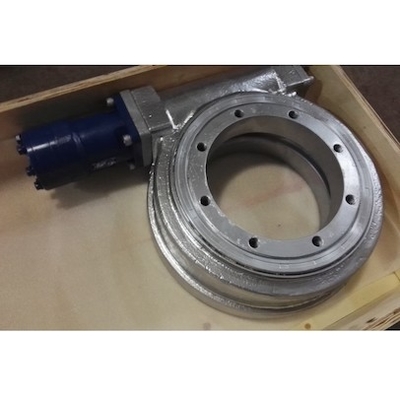

Гидравлическое закрытое описание привода ряда
Приводы ряда с гидравлическими моторами главным образом приложены в гаван машинном оборудовании, минируя машинном оборудовании, сваривая машинном оборудовании, строительных машинах, модульных кораблях, системах энергии ветра etc. путем принятие подшипника slewing как свой компонент ядра, slewing привод могут принести осевую силу, радиальную силу и опрокидывать момент одновременно.
Особенности
1. Большой диапазон регулирования передаточного числа можно получить, который более компактен чем расположенный ступенями механизм винтовой зубчатой передачи вала.
2. Цепляя поверхности зуба 2 колес в линии контакте, и своя величина наибольшей допускаемой нагрузки на опору гораздо выше чем это из расположенного ступенями механизма винтовой зубчатой передачи вала.
3. Привод червя соответствующий к приводу винта, который привод мульти-зуба цепляя, поэтому привод стабилизирован и шум небольшой.
4. Оно само-запирает. Когда угол опережения червя чем соответствующий угол трением между цепляя зубами шестерни, механизм имеет само-запирать свойства и может достигнуть обратный само-запирать, т.е., только червь может управлять червем, но не червь. Как само-запирая механизм червя используемый в своей тяжелой технике, свой само-запирать обратного может сыграть роль в предохранении от безопасности.
5. Кпд передачи низок и носка более серьезна. Когда шестерня червя принимансяа за передаче, относительная сползая скорость между цепляя зубами шестерни большая, поэтому потеря трением большая и эффективность низка. С другой стороны, относительная сползая скорость причиняет серьезные носку и тепловыделение на поверхности зуба. Для того чтобы рассеять жару и уменьшить носку, более дорогие материалы с хорошими свойствами антифрикционных и анти--носки и хорошим смазывающ приборы часто использованы, поэтому цена высока.
6. Осевая сила червя большая
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Применения
1. Модульные трейлеры
2. Все типы кранов
3. Воздушная рабочая платформа
4. Системы энергии ветра
