Подробная информация о продукте:
|
| Модель: | Червь и шестерня червя | Тип: | Вертикальное IP66 |
|---|---|---|---|
| Коэффициент шестерни: | 61:1 | Применение: | Солнечная энергия |
| МОТОР: | Электрический мотор | Контакт зуба: | Мульти-зуб |
| Точность: | 0,15 градуса | Обслуживание OEM: | Да |
| Выделить: | Одиночный привод Slewing оси VE9,Коробка передач привода Slewing оси OEM одиночная,Привод ряда шестерни червя OEM |
||

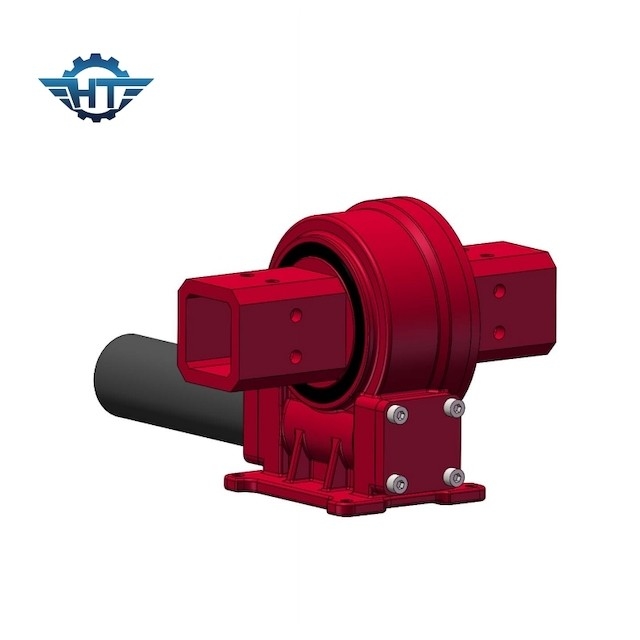

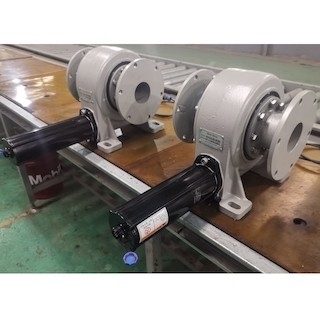

Одиночная коробка передач привода Slewing оси VE9 с подгонянным размером трубки для солнечной энергии
Собственная личность запирая описание привода Slewing
Собственная личность запирая привод отличаемый с multi шестерней червя контакта зуба, отсутствие потребности slewing тормоза внутри водителей. Это улучшит безопасность солнечной системы слежения.
Приводы slewing имеют много типов как закрытый тип, открытый расквартировывая тип, вертикальный тип, двойной тип оси, тип высокой точности, тип дисковода etc. червя закрытый тип червя часов самые популярные в применении солнечной системы слежения. Привод slewing основан на stuucture червя и шестерни червя с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Multi контактирующая поверхность зуба конструирована специально для управлять высокой нагрузкой.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Солнечная система слежения
Отслеживая солнечная система поддержки очень важная часть фотовольтайческой электростанции. Она носит основной корпус производства электроэнергии фотовольтайческой электростанции. Если дизайн неразумен, то авария происходит в климате бедствия, и удар по электростанции смертоносен. Поэтому, в процессе проектирования, особенно важно выбрать соответствующий роторный прибор привода. Наша технология в конце концов определит соотвествующий прибор привода slewing согласно условиям труда обеспеченным клиентом, компонентным дизайном расположения, и опытом предыдущих применений проекта, всесторонне рассматривая различные факторы.
