Подробная информация о продукте:
|
| Название продукта: | Двойная шестерня Slewing оси SDE3 | Сертификаты: | CE, ISO9001 |
|---|---|---|---|
| Место происхождения: | Changzhou, Китай | Структура: | Червяк и шестерня |
| Применение: | Солнечные отслежыватели | Защитите: | IP66 |
| Цвет: | серебр | Гарантия: | 3~5 лет |
| Выделить: | Привод ряда отслежывателя двойной оси солнечный,Двигатель ряда CSP,Привод ряда CSP солнечный |
||

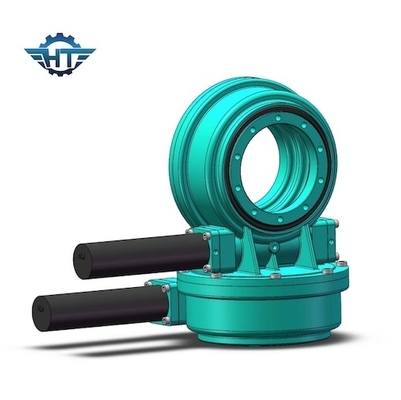

Отслежыватель небольшой двойной оси солнечный сразил привод с двойными червем и винтовой зубчатой передачей конверта для солнечного
Описание
Привод slewing шестерни червя, также известный как редуктор, широко использован в механических продуктах. Согласно своим случаям и полям пользы, свои специфические функции и функции главным образом замедлять, увеличить вращающий момент, уменьшить инерцию двигая механизма, и запирают механизм, уменьшить цен производства продукта, и оптимизируют механический дизайн структуры.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Особенности мотора планетарной шестерни
1. Диаметр мотора: 22mm, 32mm, 42mm, 52mm, 60mm, 80mm, 90mm, 105mm, 120mm
2. Сила: 10w к 900W
3. Напряжение тока: 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. Коэффициент скорости: 3.7-307.5
5. Опционный: коробка передач, регулятор скорости, кодировщик, электропитание
6. Высокие dependability и надежность
Применение
Прибор привода slewing двойн-оси приложен к системе слежения двойн-оси солнечной. Вертикальн-горизонтальный прибор привода slewing имеет преимущества компактной текстуры и всенаправленный отслеживать траектории солнца, которая делает двойн-осью солнечную систему слежения имеет более большую рабочую зону и лучшее отслеживая представление. Высокая ригидность, низкое энергопотребление, небольшой начиная вращающий момент и низкая инерция.
