Подробная информация о продукте:
|
| Модель: | SDE12 | Коэффициент шестерни: | 78:1 |
|---|---|---|---|
| Цвет: | Подгонянный | Применение: | Система отслеживания PV |
| Место происхождения: | Changzhou, Китай | Период гарантии: | 5 лет |
| Сертификаты: | ISO9001, CE | Обслуживание: | Свободный |
| Выделить: | Коробка передач привода ряда CE,Коробка передач привода ряда IP66,Закрытый расквартировывая привод кольца slewing |
||

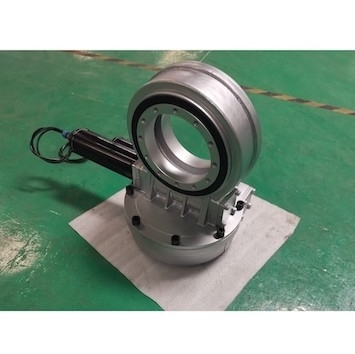

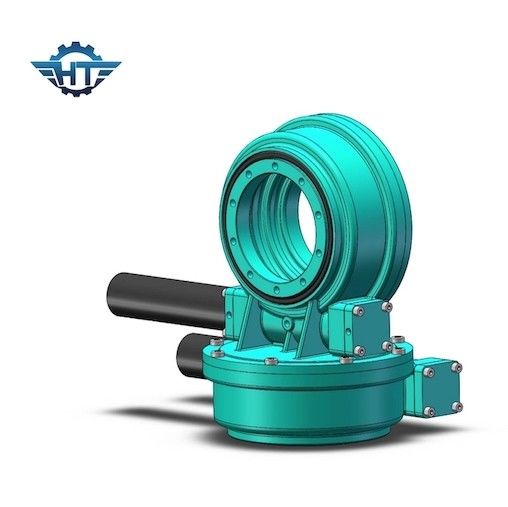

CE квалифицировал солнечную коробку передач привода ряда отслежывателя IP66 для системы слежения PV
Сразил описание коробки передач привода
Заключенный расквартировывающ привод slewing главным образом применитесь к относительно высокому состоянию для высокого требования для случая пылезащитных, дожд-защитных и анти--корозии. Ранг IP66 Presion.
Фирменное наименование: Hangtuo
Номер модели: SDE12A-78MHD-24RC-REV.A
Материал: 42CrMo, QT
Сертификат: CE, ISO9001
Гарантия: 5 лет
Круг обязаностей: 30 лет
Упаковка: Пакет переклейки
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Q&A
Как выбрать соответствующий привод ряда
Много типов приводов ряда, которые можно выбрать учитывающ следующие факторы.
1. Пропускная способность, направление и представление: привод slewing соответствующий для низкоскоростного и легкой нагрузки
2. позволенный скорости: Для различных типов водителя приводов ряда, вообще, подшипники с небольшим трением и низкая теплоемкость соответствующие для быстрых ходов. Дизайн должен стремиться для роторных свертывая подшипников работать под условиями под их окончательной вращательной скоростью.
3. Ригидность: Когда подшипники тягового устройств ряда принесут нагрузку, кольцо скольжения и место контакта свертывая тела произведут упругую деформацию, количество деформации пропорционально к нагрузке, и свой коэффициент определяет нося размер ригидности. Ригидность подшипника может вообще быть улучшена пре-затягивать подшипника. К тому же, в дизайне нося поддержки, рассмотрение комбинации и расположения подшипников может также улучшить жесткость нося поддержки.
4. настраивая ошибка представления и установки: После того как подшипник будет нагружен в рабочую позицию, плохая установка и располагать будут причинены путем изготовляя ошибки. В это время, должный к рыбной ловле вала и тепловому расширению и другим причинам, нося медведю слишком много нагрузки, причиняя предыдущее повреждение. Подшипники автоматический центризовать могут преодолевать дефекты причиненные ошибками установки свыми собственными и поэтому соответствующие для таких польз.
5. установка и разборка привода ряда: подшипники сплющенного ролика, подшипники ролика и подшипники сплющенного ролика, etc., принадлежат внутреннему и наружное кольцо можно отделить носящ типы (то есть, так называемые отделенные подшипники), легкие для установки и для того чтобы демонтировать.
