Подробная информация о продукте:
|
| Тип: | Поворотный привод SE14 | Материал: | Затвердейте стальное |
|---|---|---|---|
| Гарантия: | 18 месяцев | Опционные размеры: | от 1 дюйма до 25 дюймов |
| Применение: | Строительная техника | Цвет: | как спрошено |
| Место установки: | открытое поле | Класс IP: | IP66 |
| Выделить: | Привод кольца ряда мотора AC,14 дюйма сразили привод кольца,14 дюйма проникают привод ряда |
||

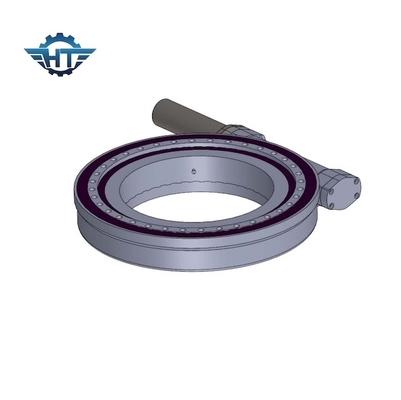

14 высокого опрокидывая дюйма привода кольца ряда вращающего момента с мотором AC для строительной техники
Сразил описание привода кольца
: Носящ внутреннее кольцо = ПОДШИПНИК ring+ball+bearing наружное
B: worm+wormwheel = червь и структура wormwheel
Если добавление шестерни к наружному кольцу подшипника, тогда a и b будет приводом ряда.
Поддерживайте преимущества: большой вращающий момент, хороший герметизировать, высокая нося сила крышки конца.
Ему можно соответствовать мотору AC, мотору DC, одновременному мотору, безщеточному мотору. Также другие моторы смогли соответствоваться, независимо от того, какой моторы мы выбирают, по существу мы нужно посмотреть некоторые параметры: 1. расклассифицированные сила/вращающий момент во время вращающего момента силы нормального функционирования 2. нормального во время устойчивого состояния; 3. отслеживая точность; 4. приспособьтесь к окружающей среде температуры; Ранг 5.IP, водоустойчивый, пылезащитная; 6. экономическая ссылка; 7. срок службы; 8. отслеживать скорость, etc.
Почему системы слежения?
Из-за восхода солнца и захода солнца…
Неправда – солнце не поднимает и не устанавливает.
Но кажется, что оно поднимает и устанавливает из-за вращения земли на своей оси.
Настолько солнечные отслежыватели противодействуют вращение земли.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Применения
Портальные краны для регуляции порта и конструкции станции гидроэлектроэнергии, башен для строительной конструкции
Краны и общие краны внутреннего порта, etc.
Тип мобильные краны кливера slewing, как тип автомобиля, тип автошины, тип crawler, железнодорожный тип, плавая тип, etc.
В надземных кранах с вагонеткой кливера slewing или прибора slewing. Главным образом использовано под специальными условиями которые требуют расширения работая ряда за пядью мостового крана или соотвествовать некоторые технологические. Как: металлургические краны для загрузочных кранов в печах открытого шестка, краны струбцины для выдерживая печей в обжимных станах, краны грабл для складов заготовки, etc., совсем оборудованный с slewing механизмами.
