Подробная информация о продукте:
|
| Скорость: | 0~1 Rpm | Применение: | спутниковая антенна |
|---|---|---|---|
| МОТОР: | Электрический двигатель, stepper мотор | Класс IP: | IP66 |
| Устанавливая болты: | 6*M10 | Устанавливать спецификацию: | 80mm |
| Отверстие центра: | 65mm | Коэффициент: | 31:1 |
| Выделить: | Привод кольца slewing спутниковой антенны,Привод 65mm кольца Slewing,привод отслежывателя 65mm солнечный |
||

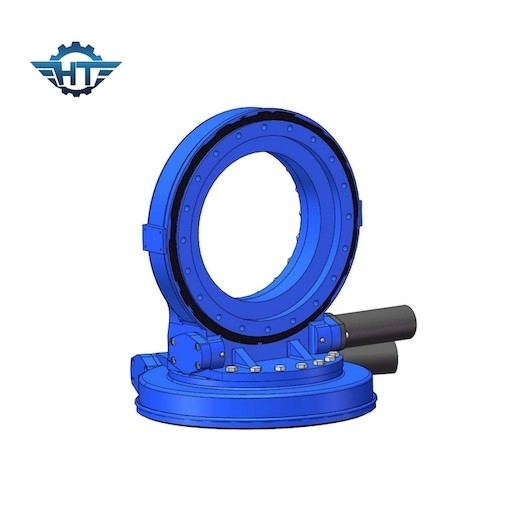

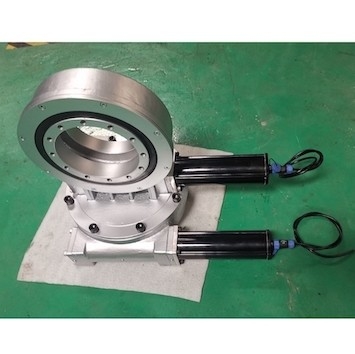

Двойная ось 3 дюйма Slewing привод с планетарным мотором 24VDC для спутниковой антенны
Характер продукции
Привод slewing червя машинного оборудования Hangtuo имеет ультра-компактное тяговое устройств slewing с весьма плотностью наивысшей мощности. Этот дизайн особенно соответствующий для передавать весьма высокие силы и вращающие моменты в ограниченных космосах установки. Приводы червя использованы в шестернях управления рулем для кранов и передач грузового автомобиля, так же, как конструкции, лесохозяйстве и сельскохозяйственной технике. Для этих специфических применений, мы постоянно уточняем наши продукты для того чтобы увеличить передачу вращающего момента и уменьшить расходы на техническое обслуживание.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применения
Традиционное основание спутниковой антенны исправлено, и некоторым сильно возбужденным спутникам нужно основание шарнирного соединения спутниковой антенны которое может вращать во времени управлять спутниковой антенной для того чтобы вращать для поддержания непрерывного приема спутниковых сигналов. Путем установка привода slewing на основание, основание может стать основанием вращая антенны, и наш привод slewing можно также оборудовать со скорост-регулируемым мотором, который позволяет системе произвольно отрегулировать скорость вращения внутри ряд скорости, который полезен к задвижке сигнала.
