Подробная информация о продукте:
|
| Модель: | SDE7» | Вращающий момент выхода: | 2000 Нм |
|---|---|---|---|
| Опрокидывать вращающий момент: | 7500 Нм | Удержание вращающего момента: | 13200 Nm |
| OEM: | Доступный | Коэффициент шестерни: | 57:1 |
| Особенность: | Быстрая установка | Точность: | 0~0.15° |
| Выделить: | 7 дюймов удваивают привод ряда оси,Коробка передач привода ряда панели PV,Привод ряда отслежывателя панели PV солнечный |
||

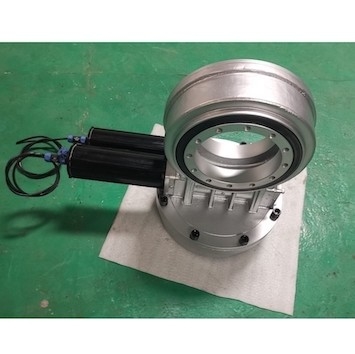

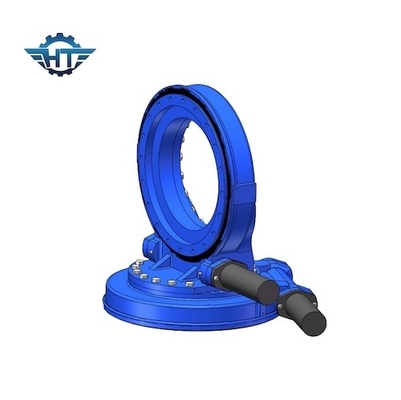

7 дюймов удваивают коробка передач зубчатой передачи червя оси для систем слежения панели PV солнечных
Двойное описание коробки передач зубчатой передачи червя оси
7 отслежыватель оси дюйма 2 или двойной оси солнечный с точностью привода slewing до 0,1 deg и задняя структура для 15 частей размеров 0,99 m x панелей солнечных батарей 1,64 m и вес 20 килограммов максимальный по каждому. Настолько совместно для до поверхности панели солнечных батарей 30㎡. Предложенная зона фотовольтайческих панелей что другие приводы slewing могут снести следующим образом:
| модель привода slewing | квадратные метры панелей солнечных батарей могут принести (максимальный) |
| SDE1 | ㎡ <5 |
| SDE3 | ㎡ <15 |
| SDE5 | ㎡ <20 |
| SDE7 | ㎡ <30 |
| SDE9 | ㎡ <40 |
| SDE12 | ㎡ <50 |
| SDE17 | ㎡ <60 |
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применения
Применение роторного привода в Photothermal системе слежения
1. систему слежения блюда, отслеживать 2-оси можно фактически разделить в 2 типа: горизонтальный и высота.
2. Тип photothermal систему ринва можно разделить в большой тип ринва и небольшой тип ринва. Должный к большому отверстию паза и требованию быстрой скорости вращения, гидравлические цилиндры в настоящее время использованы больше для больших пазов, но также большие проекты паза используя редукторы. Для небольшого типа ринва, главным образом нагревая тип проекты ринва, длина сборника относительно короток, который очень соответствующий для установки и пользы редуктора серии VE вертикального роторного. Должный к интегрированному дизайну поддержки и роторного редуктора, установка удобна. В то же время, упрощен сложный структурный дизайн кронштейна ринва.
3. Проект Fresnel подобен мини-ринву.
