Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo, КТ | Модель: | двухосный 7 дюймов |
|---|---|---|---|
| Удержание вращающего момента: | 13,5 кНм | Опрокидывать вращающий момент: | kNm 13,2 |
| Эффективность: | 40% | Аксиальная нагрузка: | kN 34 |
| Радиальная нагрузка: | 58 кН | Цвет: | как спрошено |
| Выделить: | Двойной привод ряда оси 800RPM,Двойной привод 24VDC ряда оси,Солнечный привод ряда 24VDC |
||

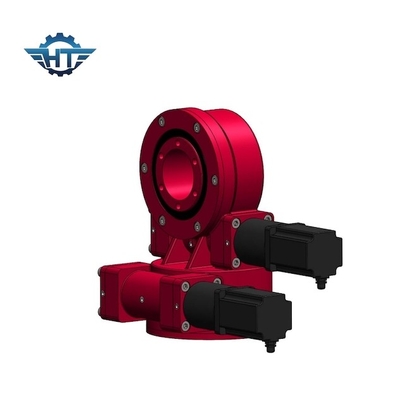

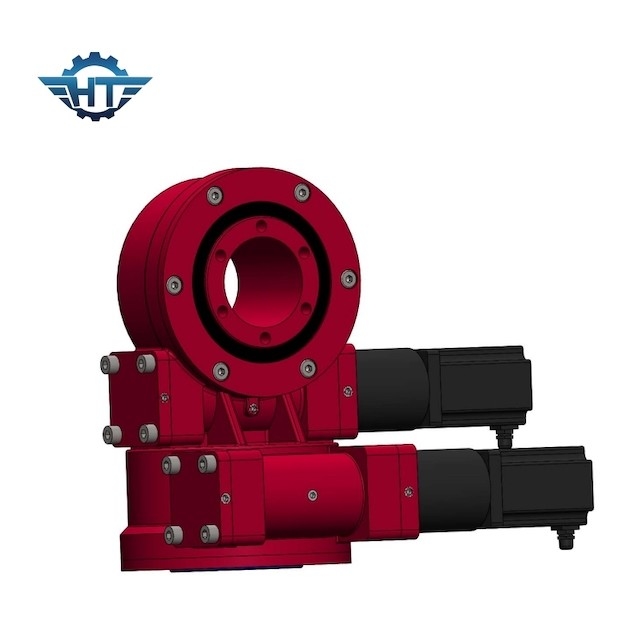

Ось червя и колеса червя SDE7 двойная сразила привод с планетарной коробкой передач для отслежывателей PV
Двойное описание привода ряда оси
Солнечные отслежыватели можно разделить в отслежыватели одно-оси и отслежыватели двойн-оси механическими характеристиками. В виду того что системы двойн-оси могут получить оптимальный отслеживать солнца, они более популярны во всех типах PV, CPV, CSP сконцентрировали солнечные технологии. Мы имеем гидравлические моторы, электрические двигатели, stepper моторы для того чтобы соответствовать приводам slewing согласно своим различным условиям труда, параметр электрического двигателя как ниже:
| Данные по мотора | Планетарные данные по коробки передач | ||
| Расклассифицированное напряжение тока | 24VDC | Коэффициент | 398:1 |
| Расклассифицированное течение | 1.3A | Вращающий момент выхода | 43Nm |
| Проектная скорость | 800Rpm | Скорость ведомого вала | 2Rpm |
| Защищенный вровень | IP55/65/66 | Шум | <60db> |
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Q&A
Что делает paramters в технической рисуя середине?
Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если qorque произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
