Подробная информация о продукте:
|
| Модель нет.: | SDE3A-31MHD | Шаг: | один шаг |
|---|---|---|---|
| Отслеживать точность: | 0.15° | Время продукции: | 3~45 дней |
| Открытость: | Закрыто | Гарантия: | 5 лет |
| OEM: | Доступный | Применение: | Спутниковая система слежения |
| Выделить: | Двухосевой поворотный привод SDE3,Вызревание двойного привода ряда оси анти- УЛЬТРАФИОЛЕТОВОЕ,УЛЬТРАФИОЛЕТОВЫЙ старея двигатель ряда |
||

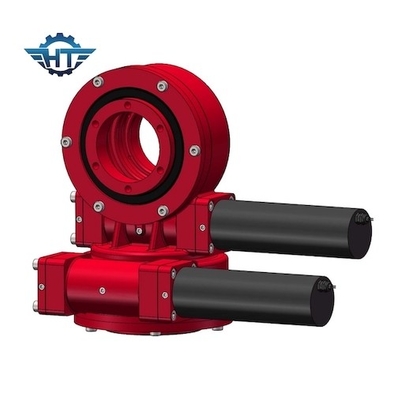

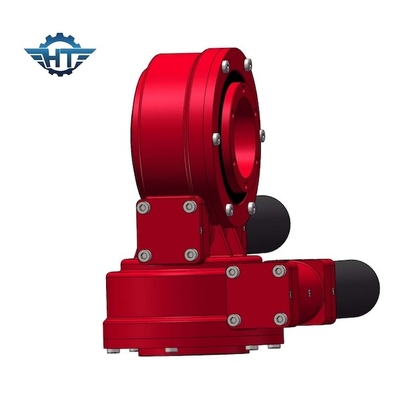

Редуктор коробки передач небольшого размера высокой точности SDE3 Slewing для спутниковой системы слежения
Небольшое описание коробки передач Slewing размера
Мы изготовляем приводы slewing отслежывателя высококачественной двойной оси солнечные. Наши продукты имеют более высокий вращающий момент выхода и нагрузка удержания, превосходная отслеживая точность, тип каркасное уплотнение FB пользы масла, анти--УЛЬТРАФИОЛЕТОВОЕ вызревание, сильные коррозионная устойчивость и хороший герметизирующ влияние.
Наши приводы slewing можно оборудовать с разнообразие моторами, stepper моторами, гидравлическими моторами, и моторами сервопривода. Мы порекомендуем соответствующие моторы согласно различным применениям клиентов.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применение
Солнечный коллектор ринва поле включает множественность параболистических зеркал ринва аранжировал параллельно. Привод slewing установлен под кронштейнами которые носят эти зеркала так, что зеркала ринва одно-оси смогут отслеживать солнце от востока - к - запад в течение дня, обеспечивающ что солнце непрерывно сфокусировано на трубке приемника.
