Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | СДЭ7" |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | Вращающий момент требуемой производительности: | 2000 Nm |
| Удержание вращающего момента: | 13500 Нм | Крутящий момент: | 13200 Нм |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Выделить: | slew drive motor,slewing ring gear |
||

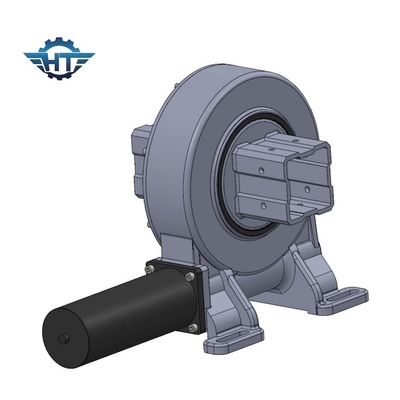

Коробка передач привода ряда контакта Мульти-зуба солнечная для оборудования отслеживать & точности PV
Солнечное описание коробки передач привода ряда
Наши продукты выстраивая в ряд от 200mm до 5000mm, которое главным образом применяются для кранов оборудования, гавани и верфи прокладывать тоннель, строительного оборудования, мобильных кранов, оффшорной технологии, кранов башни, поворачивая machinsolar энергетических установок, палубных судовых кранов корабля, железнодорожных кранов, подъемов человека, ветротурбин, и больше. Наша способность оптимизировать нося дизайн для ваших специфических потребностей несравнена и мы сделаем наше самое лучшее для того чтобы обеспечить вас.
Привод slewing обычно вызываемый новый Н тип продукта slewing, кольцом slewing, которое обычно составлено червя, кольца slewing, снабжения жилищем, мотора и других компонентов. В виду того что компоненты ядра slewing подшипники, они могут одновременно выдержать осевые силы, радиальные силы, и переворачивать моменты. Сравненный с традиционными роторными продуктами, новый роторный привод имеет особенности легкой установки, легкого обслуживания и более высокой ранга IP.
Особенности
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирать функцию
Рабочие параметры привода Slewing модели SDE
|
Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Да |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Да |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Да |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Да |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Да |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Да |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Да |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Да |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Да |
705 |
Applicatons
Привод Slewing широко использован в системах слежения PV, CPV, STP солнечных и применениях конструкции включая краны тележки, manlifts, turntables, машинное оборудование порта, модульные корабли, небольшие системы энергии ветра и спутниковые связи.
