Подробная информация о продукте:
|
| Тип: | зубчатая передача червя | Материалы: | 42CrMo, 50Mn |
|---|---|---|---|
| Применение: | Солнечная система слежения | Гарантия: | 10 лет |
| Цвет: | как запрос | Код HS: | 8483409090 |
| МОТОР: | DC 24V | Особенность: | Длинная продолжительность жизни |
| Выделить: | привод Slewing оси 5In одиночный,Привод Slewing для солнечного отслежывателя 50Mn,гидравлический привод червя 50Mn |
||

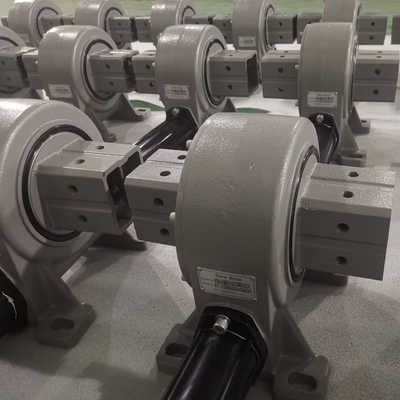

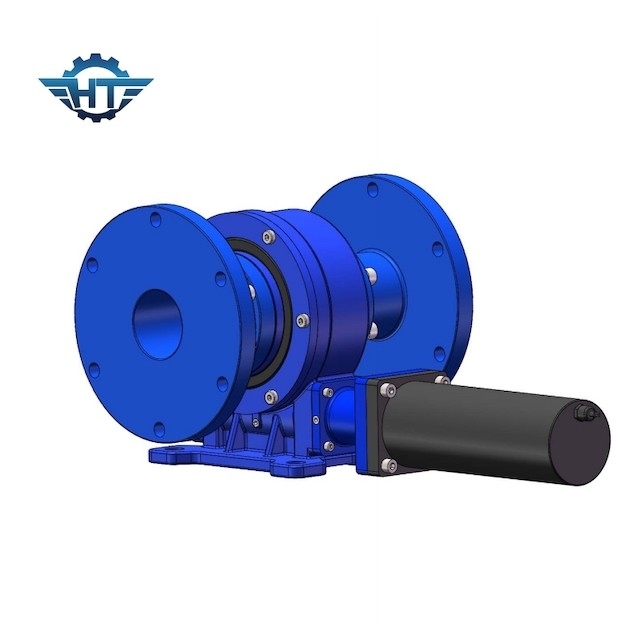

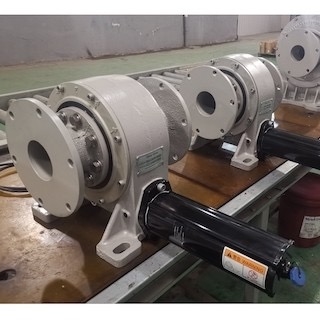

Одиночная ось VE5 сразила привод с охватывать шестерню червя для солнечной системы слежения
Описание привода ряда червя конверта
Охватывающ приводы ряда червя конструируйте в солнечном фотовольтайческом вращении панели и улучшает эффективность производства электроэнергии. Их можно приложить в решениях отслежывател-одиночной оси PV & двойной оси солнечных отслеживая, солнечном концентраторе, солнечном блюде, CPV (сконцентрированном Photovoltaics), CSP (сконцентрированной солнечной энергии), солнечном параболистическом ринве etc.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Особенности
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Тавот был заполнен перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий backholding вращающий момент, соответствующий для вертикальной установки
Применения
Много применений где роторный привод можно использовать, основных потому что он хорошо подойдет для применений которые требуют, что нагрузка поддерживает силу и вращательный вращающий момент.
Типичные применения привода качания включают, но не ограничены к:
отслежыватель 1.Solar
турбины 2.Wind
подъем 3.Men's
машинное оборудование 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
оборудование 9.Drilling
оборудование 10.Military
