Подробная информация о продукте:
|
| Тип: | Зубчатая передача червя VE3 | Место происхождения: | Changzhou, Китай |
|---|---|---|---|
| Защита: | IP66, закрытый | Функция: | Высокий крутящий момент |
| Пакет: | коробка переклейки | Период гарантии: | 5~10 лет |
| Применение: | Система слежения панели солнечных батарей | Степень корозии: | C4, C5 |
| Выделить: | 3 дюйма проникают коробку передач с мотором,Коробка передач червя тяжелого груза с мотором,Коробка передач привода Slewing тяжелый нагружать |
||

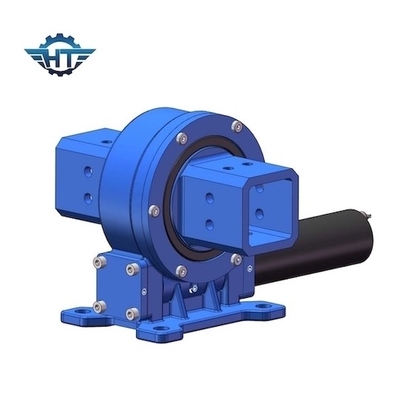

3 коробка передач привода ряда дюйма вертикальных IP66, тяжелая загрузка для системы слежения панели солнечных батарей
Сразил описание коробки передач привода
Привод slewing VE6 половинная внутренность стопа шестерни и предела которая конструирована для системы слежения одиночной оси солнечной. Наши приводы slewing приведены в действие с технологией червя часов для максимального вращающего момента шестерни и самого ровного вращения.
| Привод Slewing 6 дюймов | |
| Бренд | Hangtuo |
| Вращающий момент выхода | 5100 N.m |
| Опрокидывать вращающий момент момента | 8000 N.m |
| Удержание вращающего момента | 39000 N.m |
| Статическая осевая оценка | kN 110 |
| Коэффициент шестерни | 51:1 |
| Лавировать точностью | ≤0.15° |
| Чистый вес | 12 килограмма |
| Стандарт | CE/ISO |
| Место происхождения | Китай |
| Обслуживание | Обслуживание OEM, подгонянное решение |
| Материал | 42CrMo, QT |
| Условия перехода | морским путем, воздух, железнодорожный, срочный |
| Срок поставки | 3~45 дней |
| Близко порт | Шанхай, Нинбо |
| Условия оплаты |
T/T, PayPal |
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
