Подробная информация о продукте:
|
| Модель: | SE1 | Коэффициент шестерни: | 32:1 |
|---|---|---|---|
| Эффективность: | 40% | Точность: | 0,15 градуса |
| Тип мотора: | Бесщеточный двигатель | Установите: | Вертикаль |
| Применение: | Система слежения солнечной энергии | Цвет: | как спрошено |
| Выделить: | Привод ряда червя 1 дюйма мини,коробка передач привода ряда отрицательной реакции,Двигатель ряда 1 дюйма |
||

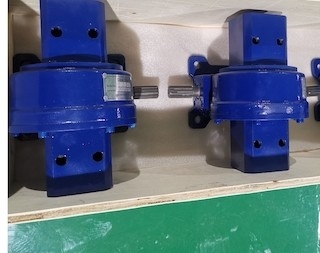

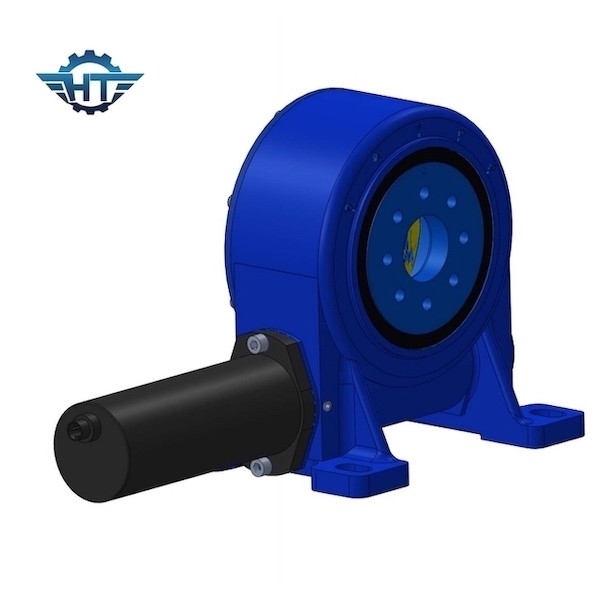

Одна коробка передач ряда червя дюйма мини для небольшой системы слежения солнечной энергии размера
Мини описание коробки передач ряда червя
Приходя выбрать соответствующий привод slewing, нам обычно нужно знать следующее:
1. Применение, если применению нужна высокая точность
2. Требуемые нагрузка и вращая скорость
4. Вообще, привод slewing SE должен быть установлен горизонтально. Если не этим путем, pls позволили нам знать.
Отрицательная реакция – существующие зазоры зазора между зубами шестерни и червем очень общие и часто значительное и ключевой фактор в дизайнах шестерни и управляющих устройств. Зазоры между ими позволяют комнате для приложения смазки и могут помочь приспособить стрессы жары деятельности внутрь. Шестерня и червь контакт в состоянии близко идеальной сетки. Эта воля в свою очередь учитывает сильно эффективную передачу движущей силы, распределение равномерной нагрузки и очень впечатляющий уровень располагать точность в приводе ряда.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Упаковка и грузить
Внутренняя упаковка: антиржавейная полиэтиленовая пленка; полиэтиленовые пакеты вакуума.
Наружная упаковка: трудная коробка; деревянный случай; деревянный паллет.
Грузя термина: срочным; самолетом; поездом; морским путем.
Для образцов, порекомендованный грузя метод срочным. В виду того что привод ряда с небольшим размером но тяжеловесным весом. Наша logistitic воля штатов спросила TNT, DHL, UPS, FEDERAL EXPRESS, для того чтобы сравнить срочную цену для обнаружения самого рентабельного пути.
Для оптового заказа в будущем, мы рекомендуем корабль морским путем.
Примечание (для срочного):
Условия DDU (поставленной обязанности бесплатной): мы вручаем продукты к грузя товароотправителю, и после этого товары поставленные к станции распределения в месте клиентов самолетом, клиентам нужно оплатить налог на импорт если требуется таможни, и после этого товары будут посланы к конечному пункту назначения.
Условия DDP (поставил оплаченную обязанность): мы вручаем продукты к грузя товароотправителю, и после этого товары поставленные к станции распределения в месте клиентов самолетом, и после этого товары будут посланы к конечному пункту назначения.
Примечание (для моря грузя доставку воздуха): нам вручаем продукты к грузя товароотправителю, когда товары приехали к аэропорту назначения или морскому порту, клиенты нужен гонорар назначения оплаты порученный товароотправителем и налогом на импорт назначения если требуется таможни. (гонорар назначения всегда поручен мимо в B/L независимо от пакета большой, небольшой, тяжелый или светлый, в gerneral 200~400 USD в груз).
поездом: иногда грузя цена это же как море но принимать более менее грузя время чем доставка моря, мы примет этот грузя путь в рассмотрение если товары в срочной потребности нашими клиентами.
Контактное лицо: Mr. Tommy Zhang
Телефон: +86-18961639799
