| Название бренда: | HANGTUO |
| Номер модели: | VE5 |
| минимальный заказ: | 1 ПК |
| Цена: | 145~226 USD/PC |
| Срок поставки: | 15~30 дней |

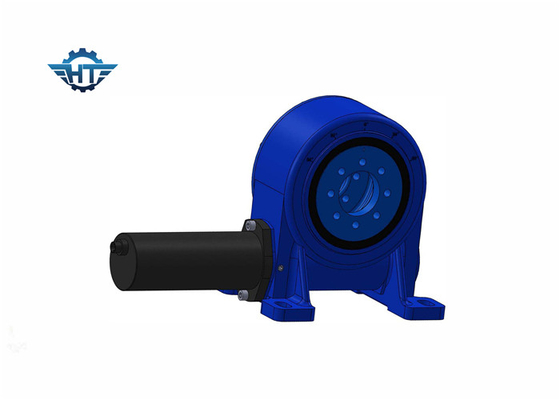

Поворотный привод VE5 с двойным охватывающим червячным зацеплением для горизонтальных одноосных солнечных трекеров
Описание продукта
Поворотный привод VE5 использует охватывающую (глобоидную) геометрию червячной передачи для обеспечения высокоскоростного редуктора с функцией самоблокировки в компактном, закрытом корпусе. Разработанный для непрерывного рабочего цикла солнечных установок HSAT (горизонтальный одноосный трекер), этот привод обеспечивает точное позиционирование по азимуту, выдерживая при этом динамические ветровые нагрузки и гравитационные моменты, присущие многорядным конфигурациям трекеров.
|
Особенность |
Преимущество |
|---|---|
|
Непрерывное вращение на 360° |
Полное отслеживание по азимуту для максимального сбора солнечной энергии |
|
Конструкция с двойным охватывающим червяком |
Превосходная грузоподъемность и более высокий коэффициент зацепления по сравнению со стандартными червячными передачами |
|
Механизм самоблокировки |
Исключает необходимость во внешних тормозах; удерживает положение при потере питания |
|
Предварительно смазанный герметичный корпус |
Заводская заправка высокоэффективной смазкой; защита по стандарту IP от пыли и влаги |
|
Гибкое крепление двигателя |
Совместим с гидравлическими или электродвигателями постоянного тока 12 В/24 В/48 В с левой или правой стороны |
|
Высокий момент наклона |
Оптимизирован для горизонтального монтажа с превосходной устойчивостью к моменту нагрузки |
|
Регулировка нулевого люфта |
Не требуется регулировка в полевых условиях во время установки |
Параметры производительности вертикальных поворотных приводов серии
|
Модель |
Передаточное число |
Номинальный выходной крутящий момент |
Момент наклона |
Осевая нагрузка |
Радиальная нагрузка |
Удерживающий момент |
КПД |
Точность |
Самоблокировка |
Вес |
|
Н.м |
Н.м |
кН |
кН |
Н.м |
градус |
Да |
кг |
|||
|
3" |
31:1 |
300 |
1500 |
3.6 |
15 |
7000 |
40% |
≤0.1 |
Да |
13кг |
|
5" |
37:1 |
637.5 |
5000 |
16 |
27 |
9200 |
40% |
≤0.1 |
Да |
18кг |
|
7" |
57:1 |
1750 |
7000 |
34 |
58 |
13200 |
40% |
≤0.1 |
Да |
28кг |
|
8" |
51:1 |
2250 |
11200 |
50 |
80 |
20400 |
40% |
≤0.1 |
Да |
35кг |
|
9" |
61:1 |
4300 |
16000 |
60 |
130 |
27200 |
40% |
≤0.1 |
Да |
51кг |
|
12" |
78:1 |
5600 |
25000 |
77 |
190 |
40560 |
40% |
≤0.1 |
Да |
61кг |
|
14" |
85:1 |
6750 |
48000 |
110 |
230 |
44200 |
40% |
≤0.1 |
Да |
78 кг |
|
17" |
102:1 |
9460 |
67000 |
142 |
390 |
53040 |
40% |
≤0.1 |
Да |
105 кг |
|
21" |
125:1 |
16000 |
89000 |
337 |
640 |
65000 |
40% |
≤0.1 |
Да |
185 кг |
|
25" |
150:1 |
21450 |
112000 |
476 |
950 |
89000 |
40% |
≤0.1 |
Да |
244 кг |
Тип привода: Поворотный привод с двойным охватывающим червячным зацеплением
Диапазон вращения: 360° непрерывное
Совместимость с двигателями: электродвигатели 12 В пост. тока / 24 В пост. тока / 48 В пост. тока, гидравлические двигатели, планетарные редукторы
Применение: Горизонтальные одноосные солнечные трекеры
Установка: Plug-and-play с интегрированным корпусом и монтажными интерфейсами
Крупномасштабные горизонтальные одноосные системы солнечных трекеров (HSAT)
Коммерческие и промышленные установки солнечных фотоэлектрических систем
Распределенные массивы солнечных трекеров
Сельскохозяйственные и двойного назначения солнечные установки
В отличие от обычных цилиндрических червячных передач, конструкция с двойным охватывающим зацеплением оборачивает червяк вокруг шестерни, увеличивая площадь контакта до 300%. Это приводит к:
Более высокая способность передачи крутящего момента
Улучшенная устойчивость к ударным нагрузкам
Увеличенный срок службы при непрерывном рабочем цикле
Лучшая производительность в суровых наружных условиях
