Подробная информация о продукте:
|
| Модель: | SE14" | Сертификат: | ISO9001, CE |
|---|---|---|---|
| Крася цвет: | как спрошено | Удержание вращающего момента: | 54200 Nm |
| Опрокидывать вращающий момент: | 68000 Nm | Вращающий момент выхода: | 6550 Nm |
| Аксиальная нагрузка: | kN 680 | Радикальная нагрузка: | kN 230 |
| Выделить: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

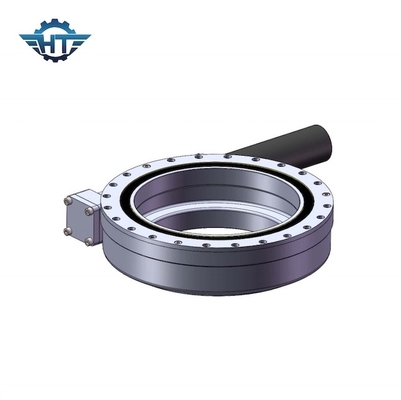

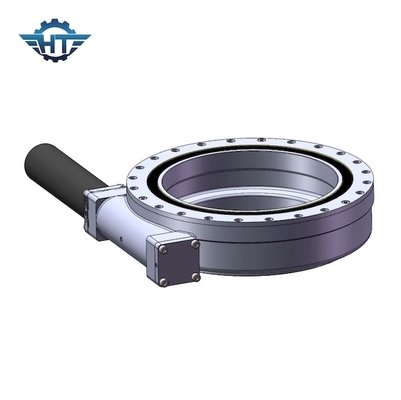

IP66 заключило длинную жизнь гидравлическая шестерня червя сразила привод для платформы установленной пауком
Гидравлическое описание привода ряда шестерни червя
Привод Slewing или кольцо slewing можно обработать как коробка передач потому что компоненты ядра вал подшипника и червя slewing. Он также состоит из вспомогательных компонентов как уплотнения, снабжение жилищем, и мотор. Мотор обычно мотор планетарной шестерни DC, шестерня AC мотор или гидравлический мотор. Гидравлический мотор главным образом использован в строительной технике как управляющее устройство силы. Коробка передач Slewing может охотно выдержать осевые и радиальные силы.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Особенности
Коробка передач привода Slewing имеет обратную само-запирая характеристику которая значительно увеличивает стабильность фактора безопасности системы и роста. Сравненный к традиционным продуктам качания, коробка передач привода slewing легка для установки, легкий для поддержания, и сохраняет значительный космос установки. Коробка передач привода slewing принимает технологию червя часов которая предусматривает больше контакта зуба, таким образом более высокий вращающий момент. Шестерня и raceway Slewing твердеют технологический прочесс для увеличения жизни поля привода slewing. Коробка передач привода slewing полно закрыта которая смогла защитить привод от различных условий окружающей среды как пыль, вода, песок etc.
Применения
Паук-установленное применение платформы
типа Паук автомобиль высотного здания главным образом в неотмеченном типе колеса, неотмеченном резиновом типе 2 идя методах следа.
Типичный дизайн структуры:
1 корабль работы большой возвышенности дизайна механизма ноги имеет разные виды ног, для того чтобы выровнять и обеспечить стабильность всей роли работы корабля, требование сильное и надежное, легкий для того чтобы работать.
2 ноги корабля работы большой возвышенности определения пяди ноги вообще установленные взад и вперед, и удлиняют к обеим сторонам, направлению пункта поддержки ноги вертикальному выбора положения для того чтобы быть соотвествующими, свой принцип что работая платформа в нагрузке тарировки и больше всего (большом) рабочем диапазоне, стабильности корабля для того чтобы соотвествовать.
