Подробная информация о продукте:
|
| Тип: | Шестерня червя | Пакет перехода: | фанерный ящик |
|---|---|---|---|
| Применение: | Параболистическая солнечная энергия | Период гарантии: | 10 лет |
| Цвет: | как спрошено | Размер: | 3 дюйма к 25 дюймов |
| ОТДЕЛЕННЫЙ: | unseparated | Особенность: | небольшая отрицательная реакция |
| Выделить: | электрический привод ряда 12V,Станция CSP заключила привод Slewing,Привод ряда станции CSP солнечный |
||

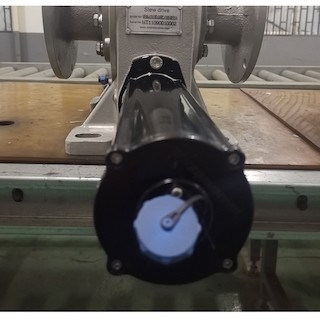

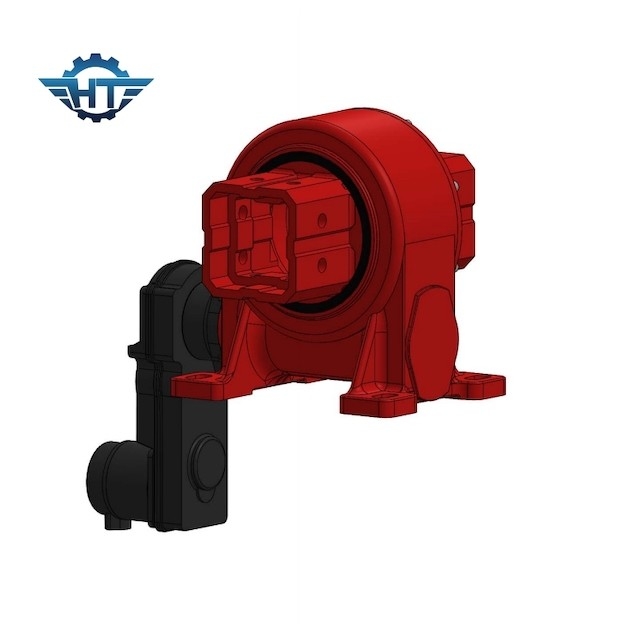

VE6 заключило солнечный привод ряда с stepper мотором 24VDC для параболистической солнечной энергии
Электрическое описание привода ряда
Сразил приводы с высокой точностью с электрическими двигателями 24/12V или stepper моторы конструированы в сконцентрированных станциях солнечной энергии (CSP) как heliostat, параболистический, fresnel и сконцентрированные фотовольтайческие станции (CPV). Вертикальный привод ряда может достигнуть для того чтобы вращать в одном направлении и улучшить эффективность производства электроэнергии. Их можно также приложить в решениях etc отслежывател-одиночной оси PV & двойной оси солнечных отслеживая.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Система ринва с приводом slewing
Маршрут ринва принадлежит линейной системе наводки на резкость. Зеркало ринва параболистическое конденсируя использовано для того чтобы сконцентрировать солнечный свет на фокальной линии, и трубчатый сборник установлен на фокальную линию для поглощения сфокусированной энергии солнечного излучения.
Преимущество системы ринва что технология самое зрелое, и оборудование само в каждой связи относительно просто, затруднение массового производства и установки не трудно, и расходы на техническое обслуживание также ниже. Это делает этим техническим маршрутом тип станции CSP с самой большой установленной емкостью в настоящее время. Однако, должный к своей низкотермичной эффективности собрания, оно не может нагреть средство передачи тепла к слишком высокотемпературному, и оно клонит постепенно быть замененным системами башни.
