Подробная информация о продукте:
|
| Модель: | SE17 | Аттестации: | ISO, CE |
|---|---|---|---|
| Снабжение жилищем: | Заключенный | Материал: | Затвердейте стальное |
| Опрокидывать вращающий момент: | 135600 Nm | Гарантия: | 5~10 лет |
| Точность: | 0,1 градуса | Цвет: | Требуемый клиент |
| Выделить: | 17" горизонтальный электрический привод ряда,Сразил коробку передач IP66 привода затвердейте сталь,17" горизонтальный двигатель ряда |
||

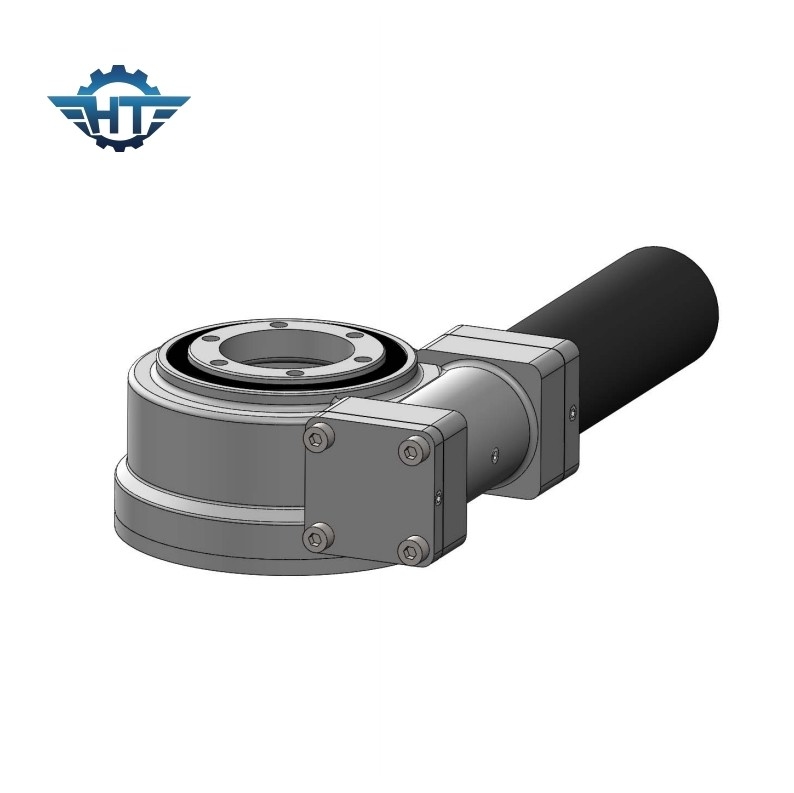

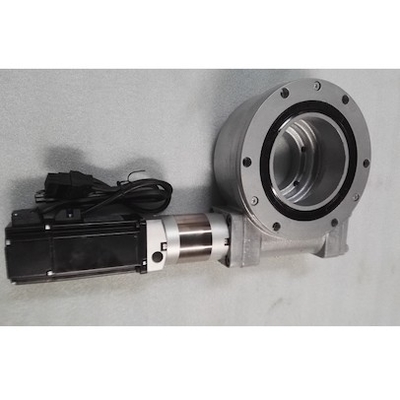

Горизонтальная одиночная коробка передач червя оси SE17, класс IP66 для открытого отслежывателя PV поля
Одиночная коробка передач червя оси
Солнечные отслежыватели увеличивают производство электроэнергии солнечной системы путем двигать панели для того чтобы следовать солнцем в течение дня, которое оптимизирует угол на котором ваши панели получают солнечное излучение. Солнечные отслежыватели типично использованы для земл-установленного большого солнечного завода.
Различные типы типа одно-оси солнечных коллекторов как отслежыватель вертикальной одиночной оси солнечный, горизонтальная следящая система, озаглавленная солнечные отслежыватели etc. приводы slewing SE широко использованы в системе слежения одиночной оси солнечной из-за своих высокой эффективности и легкой установки.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само-запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Система слежения плоской косой одиночной оси солнечная
«Плоское косое одиночное», или «плоско одноосный с наклонением» продукт сочетания из вышеуказанные 2 режима. На самом деле, квартира склонила одиночное должна принадлежать категории плоской одиночной оси, своя ось вращения горизонтальна, и его вся система слежения может следовать плоской одиночной системой оси. Разница что каждый компонент на своей оси поворота имеет некоторое наклонение к югу.
Хотя плоск-склонный одиночный вал совмещает некоторые из преимуществ плоской одно-оси и склонной одно-оси, в практических применениях, должных к своим собственным характеристикам, также пункты которые нужно быть обращенным внимание:
1. В виду того что недостатки плоской одноосной низкой радиации получая эффективность для низких солнечных углов высоты более очевидны в средних и высоких широтах, плоское косое одноосное также более соответствующее для средних и высоких широт;
2. Не похож на горизонтальную систему одно-оси где компоненты непрерывно аранжированы в связывающем север с югом направлении, в горизонтальн-склонной системе одно-оси, в виду того что компоненты склонены к югу, необходимо сымитировать и определить связывающее север с югом дистанционирование между компонентами;
3. В виду того что модуль крыть черепицей черепицей к оптимальному углу наклонения, темпы роста приема радиации постепенно уменьшены. В то же время, потому что угол наклонения слишком большой, расстояние между севером и к югу от модуля слишком большое, который увеличивает занятие земли и цену кронштейна. Поэтому, в плоск-склонной одиночной системе, оно достаточно для того чтобы поднять угол наклонения компонентов соотвествующим количеством, и угол наклонения не должен быть слишком большим.
