Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | 9 дюймов |
|---|---|---|---|
| Круг обязаностей: | 30 лет | Точность: | 0,15 градуса |
| Водитель: | Электрические двигатели | Цвет: | как спрошено |
| Доставка: | морским путем, воздух, срочный, железнодорожный | Пакет: | случай переклейки |
| Выделить: | Привод ряда отслежывателя червя часов солнечный,Привод ряда отслежывателя рычага горизонтальный солнечный,Привод Slewing оси червя часов одиночный |
||

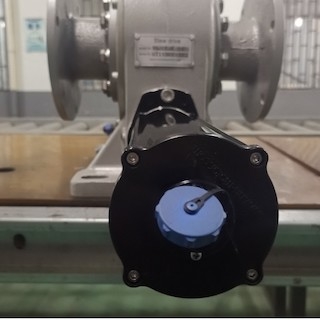

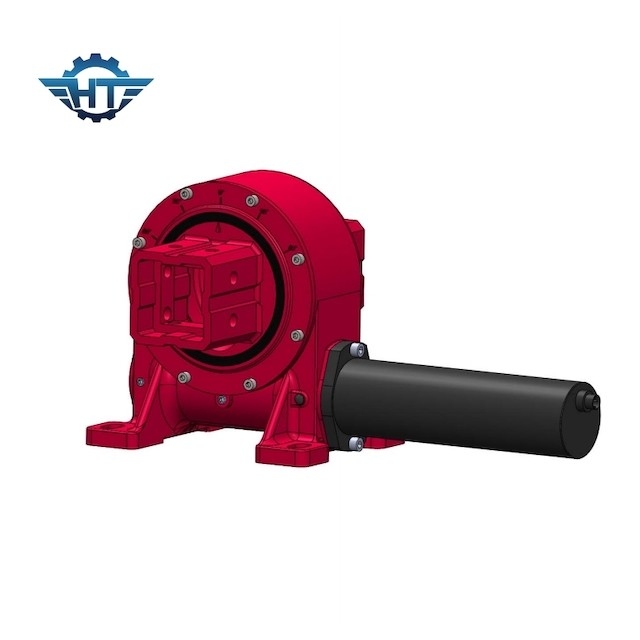

Солнечная шестерня червя часов VE9 для систем слежения оси рычага горизонтальных одиночных
Описание привода ряда шестерни червя часов
Привод slewing часов VE9 также вызван вертикальным одиночным приводом slewing оси. Полн-закрытый, вертикальный привод который не требует других компонентов для устанавливать. Его можно легко установить на плиту как раз 4 болтами. Оно наиболее обыкновенно использован в центре отслежывателей одно-оси солнечных для удержания панели солнечных батарей крепким в шторме сильного ветера без ломать. Его можно также установить на оба сторона системы слежения одиночной оси солнечной. Наш привод slewing использует червя часов технология предложит больший уровень прочности и силу таким образом увеличивая жизнь поля и уменьшая время простоя.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Склонная одиночная система слежения оси
Сравненный с плоской системой слежения одно-оси, склонная система слежения одно-оси имеет некоторый угол наклонения между осью вращения и горизонтальным самолетом, который имеет некоторые преимущества в приеме радиации в более высоких районах широты.
