| Brand Name: | HT |
| Model Number: | SDE9» |
| MOQ: | 1 часть |
| цена: | USD 100~1200/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

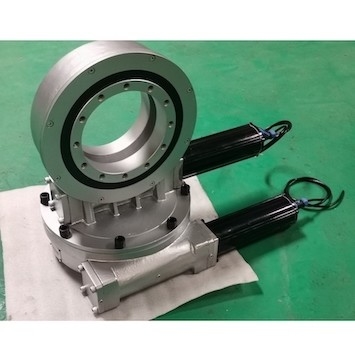

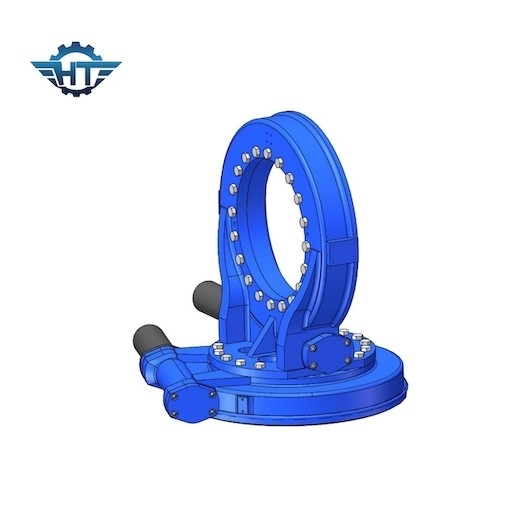

Небольшой привод кольца Slewing шестерни червя для Heliostat CSP и параболистической системы солнечной энергии
Описание привода кольца Slewing
Наш привод slewing серии SDE главным образом используемый для PV, STP, систем слежения CSP солнечных, эта модель двойная ось для направлений горизонтальных и высоты. Его можно использовать для 10 квадратных метров панелей солнечных батарей. Мы совершены к исследовать, превращаясь и применяться высококачественный, приводы slewing точности, мы обеспечиваем надежную горизонтальную одиночную ось, подшипники slewing двойн-оси и приводы slewing для солнечных систем слежения, trackings etc. CSP, CPV солнечных наш профессионал и изделий высокого качества также будут приложены хорошо как устойчивое решение на воздушной рабочей платформе, кране тележки, самосхвате тимберса, буровой установке, оборудовании брызг, гидравлическом корабле модуля, автоматических поточных линиях, системах рыскания ветра, etc.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применения
Система башни CSP
Потому что много зеркал башни, количество роторного редуктора большая часть в проектах башни. Электростанция башни принимает роторный редуктор как управляя компонент в горизонтальном азимуте по всему миру, и угол тангажа можно выбрать от клапанной тяги или роторного редуктора. Различные изготовители EPC поколения тепловой мощности принять различные структурные дизайны. В виду того что оборудуют производство электроэнергии башни с много больших солнечных рефлекторов на обширном районе места, каждое оборудовано с отслеживая механизмом, который может точно отразить солнечный свет к приемнику на верхней части высокой башни. Это кладет вперед более высокие требования на механические точность передачи, срок службы, не требующее ухода и ригидность роторного прибора привода.
