Подробная информация о продукте:
|
| Тип: | Червь и шестерни червя | Материал: | 42CrMo, 50Mn |
|---|---|---|---|
| Гарантия: | 5~10 лет | Размер: | 6 дюймов |
| Зуб: | спиральный зуб | Сразил водителя: | AC, DC, гидравлический |
| Цвет: | как спрошено | Применение: | Сконцентрированная солнечная энергия |
| Выделить: | электрический привод ряда 42CrMo,Привод ряда дома Enlcosed электрический,Привод кольца Slewing дома Enlcosed |
||

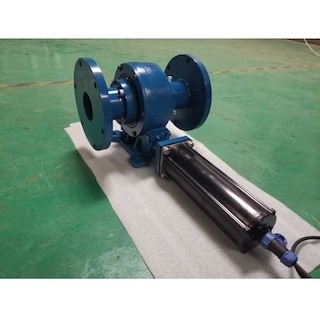

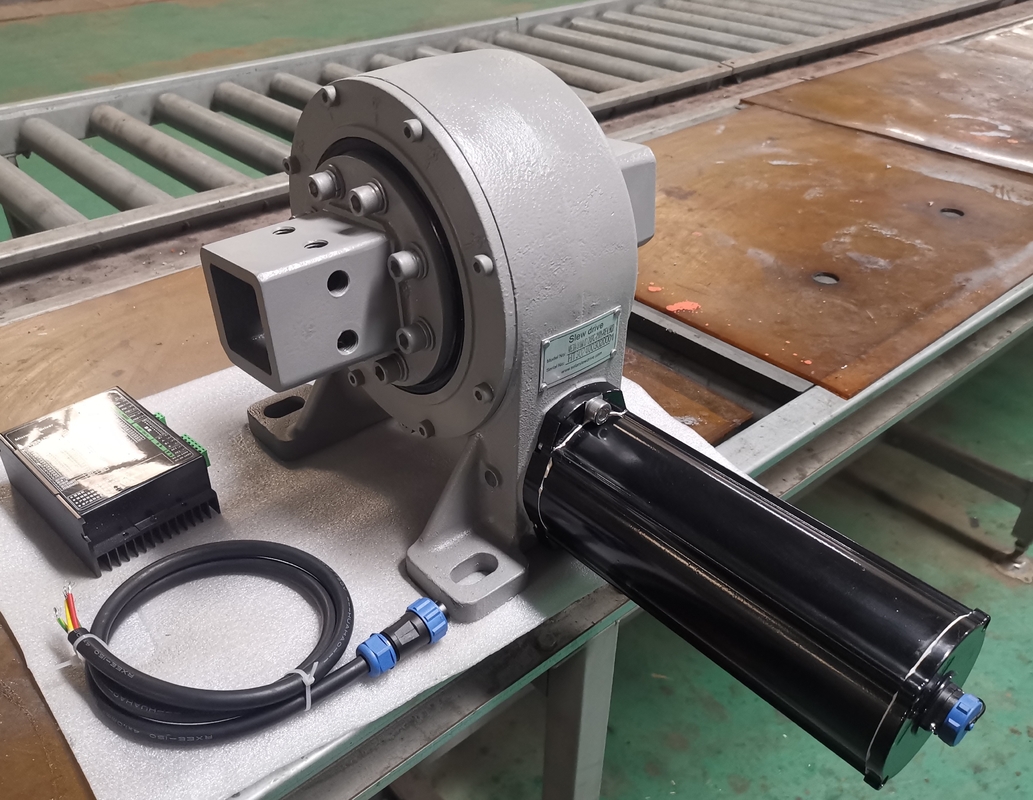

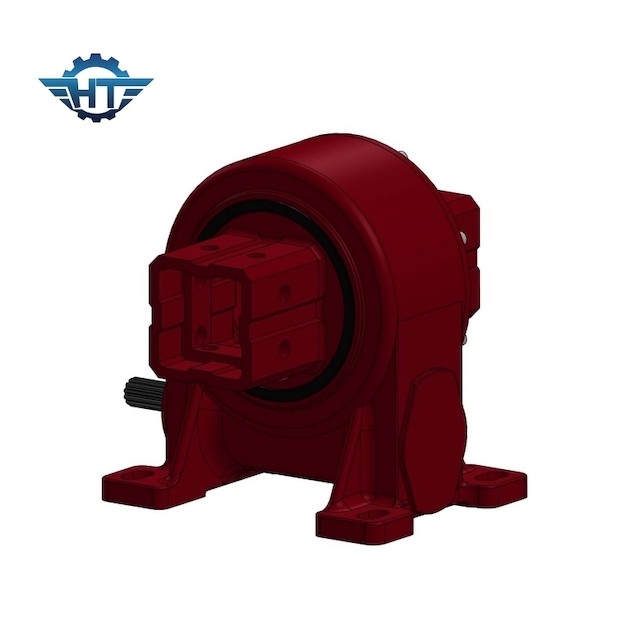

CE VE6 аттестовал привод кольца Slewing для 30-летним солнечной энергии жизни сконцентрированной временем
Описание коробки передач привода Slewing
Заключенный расквартировывать привод кольца Slewing неразъемный блок, который состоят из кольца ряда, шестерни, снабжения жилищем, и мотор (электрический или гидравлический) и оно конструированы для загрузки осевых, радиальных, и момента. Мы начали высокий ряд шестерни червя отрицательной реакции управляем специально для применений где высокая точность необходима.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Множественные варианты привода Slewing мотора шестерни червя
1. 31:1 коэффициента уменьшения шестерни к 150:1
2. Установка горизонтальных, вертикальных, или сочетания из множественная оси
3. Одиночный червь или двойной червь
4. Электрический или гидравлический вариант мотора
5. Снабжение жилищем: Открытый или закрытый
6. Подгонянные конфигурации входного сигнала
7. Нестандартные конструкции в прикладные требования
Применения
Сконцентрированная солнечная сила-CSP
По мере того как продукт ядра солнечной системы поля света поколения тепловой мощности, система слежения сразу влияет на эффективность собрания жары светлого поля, которое в свою очередь влияет на инвестиционный доход электростанции. По мере того как компонент ядра системы слежения, вращательный редуктор сразу влияет на отслеживая точность системы слежения, поэтому его вызывает «сердцем» системы слежения.
