Подробная информация о продукте:
|
| Тип: | Червячный механизм | Материал: | 42CrMo или 50Mn |
|---|---|---|---|
| Применение: | Fresnel сконцентрировал солнечную станцию | Гарантия: | 10 лет |
| Цвет: | Серебряный серый цвет | Период гарантии: | 10 лет |
| МОТОР: | DC 24V | Переход: | самолетом, море, железнодорожный, срочное |
| Выделить: | Охватывать привод Slewing шестерни червя,Коробка передач 5" привода Slewing,Fresnel сконцентрировал привод Slewing червя |
||

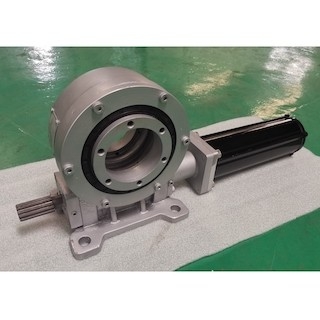

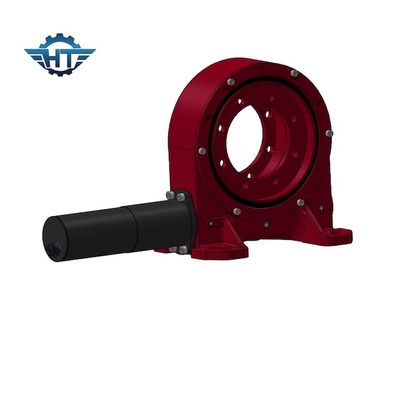

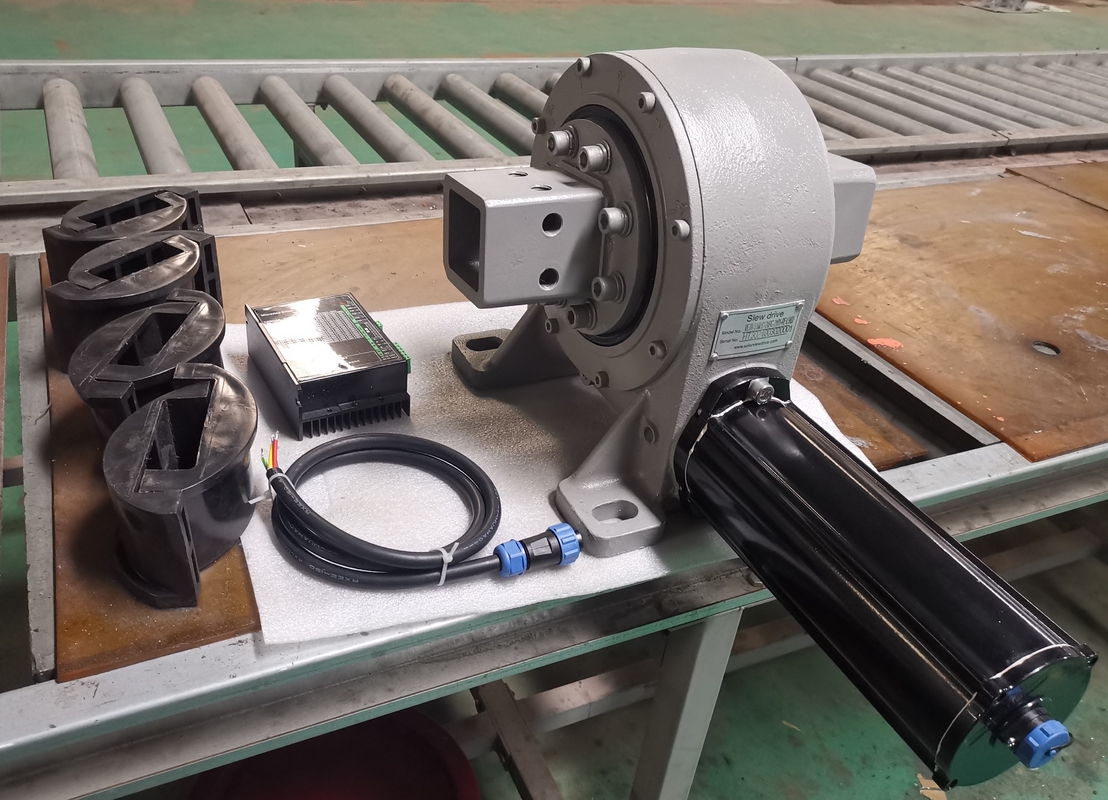

Одиночные подшипники Slewing шестерни червя оси VE7 с Nema23 для солнечных систем слежения
Описание подшипников Slewing шестерни червя
Fresnel сконцентрировал станцию солнечной энергии вид системы слежения CSP солнечной. Принцип работы подобен типу photothermal производству электроэнергии ринва, за исключением того, что конденсатор структуры Fresnel использован вместо зеркала. Это делает его относительно недорогим, но эффективность соответственно уменьшена.
Потому что такая система имеет только немного времен концентрировать, качество нагретого водяного пара не высоко, так, что ежегодная эффективность производства электроэнергии всей системы сможет только достигнуть около 10%; но должный к простой структуре системы и сразу пользе жар-переносить средство для генерации пара, своей конструкции и расходов на техническое обслуживание также относительно низок.
Охватывать особенности привода ряда шестерни червя
1. Поверните 360°
2. Подключите управляя мотор на влево или вправо бортовом
3. тавот был заполнен перед фабрикой
4. Простая установка и рациональное использование космоса
5. Собственная личность запирая шестерню червя
6. Легкий и беглый метод начала и останавливать
7. Высокий backholding вращающий момент, соответствующий для вертикальной установки
8. Низкое обслуживание
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Параболистический сборник концентрируя электрическую станцию солнечной энергии
Принимает связывающий север с югом горизонтальный дизайн оси, эффектно для того чтобы улучшить приращения количества тепла сборника. Дизайн структуры Ultralimit механический, сборник может достигнуть ≤ 7m/s скорости ветра, отслеживая точность 0.1°; Не повреждена скорость ветра порыва ветра в любом ≤ 20m/s государства, сборнике. Остановите защитить государство, вниз с ≤ 32m/s скорости ветра, сборник не повреждает.
