Подробная информация о продукте:
|
| Противная реакция: | <0,1° | Соответствуют мотор: | Электрический мотор |
|---|---|---|---|
| Материал: | Литовое железо | Модель: | Вертикальный привод Slewing |
| Тип двигателя: | мотор без щетки | Служба OEM: | Доступно |
| Точность: | 0,1 градуса | Кпд передачи: | 40% |
| Выделить: | Коробка передач с маленьким приводом червя,Горизонтально установленная коробка передач с двигателем червя,Коробка передач с солнечным отслеживанием |
||

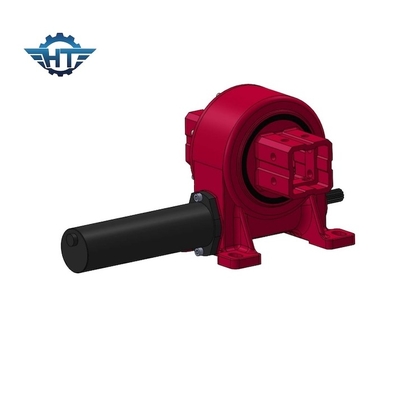

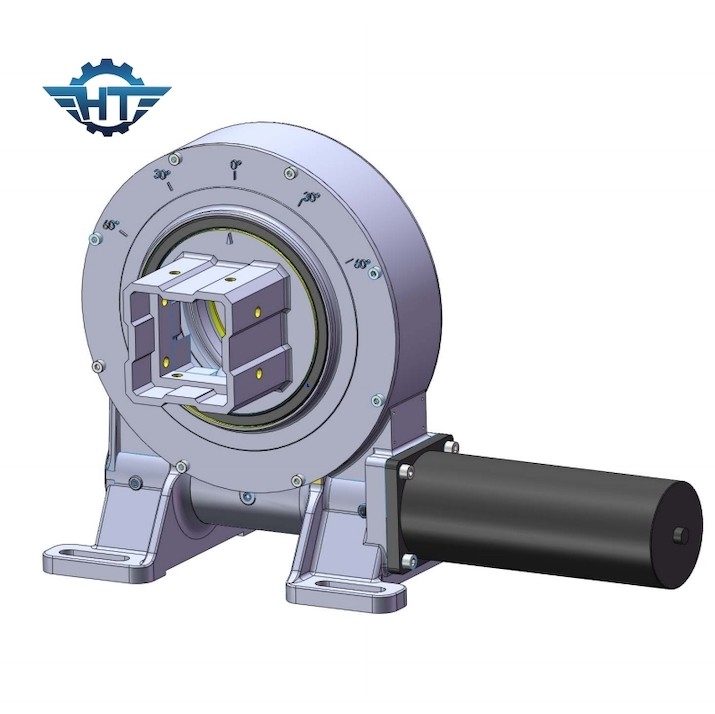

Горизонтально установленная коробка передач для солнечного отслеживания
Описание поворотной коробки передач
Свинговая коробка передач, также известная как свинговая установка или свинговая коробка передач, является механическим устройством, используемым для вращения или свинца тяжелых грузов в различных приложениях.экскаваторы, ветряные турбины и солнечные системы отслеживания.
Основной целью вращающейся коробки передач является обеспечение контролируемого вращения и поддержки нагрузки. Она состоит из нескольких ключевых компонентов, включая:
Оборудование: внешняя структура, в которой размещены внутренние компоненты коробки передач.
Кольцо с проводкой: Большое круговое подшипник, позволяющее беспрепятственно вращаться коробке передач.
Редуктор: Редуктор состоит из набора редукторов, расположенных в определенной конфигурации для достижения желаемой оборотной мощности.или червяковые редукторы.
Двигатель: Двигатель обеспечивает движущую силу для вращения вращающейся коробки передач. Это может быть электродвигатель, гидравлический двигатель или даже ручная коленка, в зависимости от конкретного применения.
Выходное вало: выходное вало подключено к редуктору и выходит из корпуса коробки передач.
Параметры производительности редукторной коробки по модели VE
| Параметры производительности модели VE | ||||||||||||
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Ключевые особенности
1Неограниченный угол вращения и диапазон
2. Обеспечить максимально эффективную передачу высокой мощности и крутящего момента возможно
3Полностью закрытое и герметичное жилье выдерживает суровые условия и повышает безопасность
