Подробная информация о продукте:
|
| Структура: | Компактная коробка передач | Модель: | VE9 |
|---|---|---|---|
| Соотношение передач: | 61:1 | Эффективность: | 40% |
| Точное: | ≤ 0.1 | Водитель: | Электродвигатель |
| Цвет: | По просьбе | Поддерживающий момент: | 39000 ~ 85000 Нм |
| Выделить: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

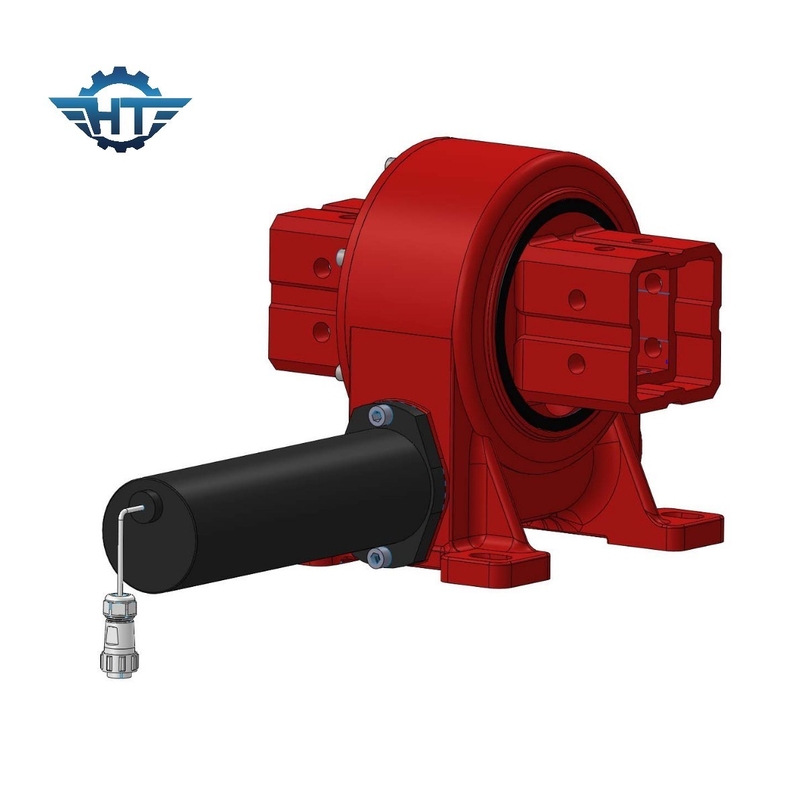

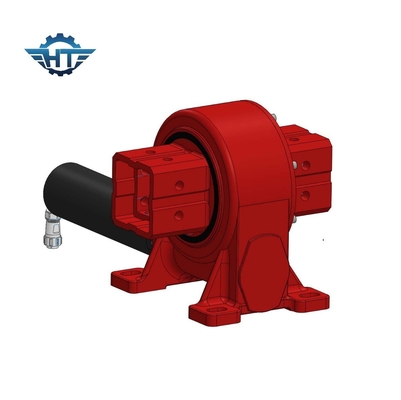

Высокая грузоподъемность с большим количеством поверхности контакта зубов в солнечном трекере
Описание коробки передач с приводом к снижению
Hangtuo, расположенный в Чанчжоу, Китай, всего в 30 минутах езды на поезде от международного аэропорта Шанхая.У нас более 10 лет опытаНаша команда специализируется на исследованиях и разработках в этой конкретной области. Наш опыт охватывает области технологий отслеживания для фотоэлектрических систем, машиностроения,технология вращения привода.
Технический лист поворотных приводов серии VE
| Модель | Соотношение | Номинальный выходной крутящий момент (N.m) | Наклонный крутящий момент (N.m) | Стойкость вращения (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Самозамыкание | Масса (кг) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Да, конечно. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Да, конечно. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Да, конечно. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Да, конечно. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Да, конечно. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Да, конечно. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Да, конечно. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Да, конечно. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Да, конечно. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Да, конечно. | 251 |
Для получения более подробных технических параметров продукции обратитесь к нам для получения каталога продукции и подробных чертежей продаж.
Наши преимущества
Время быстрой реакции
Многолетний опыт работы в области интеллектуального управления процессами для серийного производства, а также в области разработки продуктов, ориентированных на клиента.
Преимущество продукта
Сдвигательный привод (закрытый тип, вертикальный тип, тип с двумя осями,Тип точности) Движение поворота песочного червя основано на поворотном подшипнике с сильным наклоном момента крутящего момента и статической функцией самозамыканияБольшая часть контактной поверхности зуба предназначена специально для движения с высокой нагрузкой.
Стабильное качество
Мы создали критические пункты проверки качества, чтобы строго контролировать ключевые процессы.Мы используем высокую точность и калибровку измерительных приборов.
Испытания
Расширенное измерительное устройство
Измерение должно быть калибровано, проверено и может использоваться только квалифицированный прибор.
Применение
Наиболее распространенным применением двойных приводов являются двойные солнечные трекеры, такие как гелиостаты и концентрированные фотоэлектрические батареи (CPV), а также спутниковые или радиолокационные антенны.Другие приложения включают автомобильные подъемники, роботизированные позиционировщики рук и сценное оборудование.
