Подробная информация о продукте:
|
| Соотношение: | 61 к 1 коробке передач | Материал: | 50Mn, 42CrMo |
|---|---|---|---|
| Особенность: | Механизм блокировки | Сертификат: | ISO9001, CE |
| Водитель: | 12/24VDC | Услуги по обслуживанию: | Каждые 5 лет |
| Цвет: | По просьбе | Производство: | Чанчжоу, Китай |
| Выделить: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

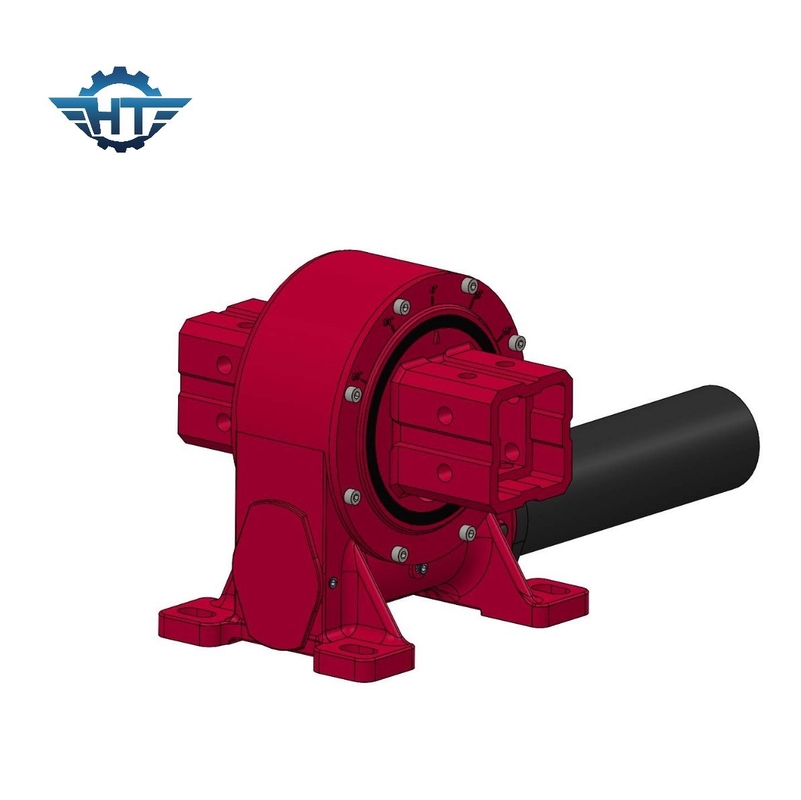

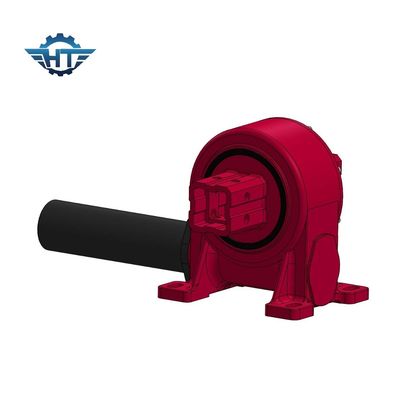

Солнечный следопыт для одноосной системы отслеживания солнечных панелей
Комплексная коробка передач для червейОписание
Надежная доставка ∙ большинство заказов отправляются за 15 дней или менее, в сезон оживления - за 30 дней
Техническая поддержка Инженеры готовы помочь
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Операции и техническое обслуживание - операции и техническое обслуживание просты и снижают ваши сборы
Схема данных набора червяного снаряжения VE9
| Модель | Соотношение | Номинальный выходной крутящий момент ((N.m) | Наклонный крутящий момент ((N.m) | Сдерживающий крутящий момент ((N.m) | Аксиальная нагрузка ((kN) | Радиальная нагрузка ((kN) | Эффективность | Самозамыкание | Масса ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Да, конечно. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Да, конечно. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Да, конечно. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Да, конечно. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Да, конечно. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Да, конечно. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Да, конечно. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Да, конечно. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Да, конечно. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Да, конечно. | 251 |
Установка
1. Подготовка
1.1 Проверьте двигатель на наличие физических повреждений.
1.2 Чистые опорные поверхности
2. Монтажные болты
Как производитель коробки передач, мы не поставляем, не гарантируем и не рекомендуем используемые крепежные элементы.
Используются установленные размеры, количество и классы качества.
Следует соблюдать соотношение сцепления (длина сцепления к диаметру болта) от минимума ≥1,5 до максимума ≤2.
Не допускается использовать болты с полностью закрученным валом.
В случае несоблюдения требований, на функцию привода, срок службы и долговечность соединения болтов влияет неисправность.
Используйте плоские прокладки соответствующего размера и прочности, выбирая крутящий момент затягивания, чтобы не превышать допустимое давление на поверхности.
В обычных случаях монтажные болты надежно закрепляются путем правильной предварительной загрузки.
Примечание: Не допускается использовать разделенные кольца, разделенные прокладки и т.д.
Стягивающий крутящий момент и начальные предварительные нагрузки для монтажа болтов.
|
Стягивающий момент. |
Размер монтажа болта |
|||||
| Класс |
M6 (1/4-20UNC) |
М8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14) |
М16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Восьмой класс.8 | 10.2 Н.М. | 24.7 Н.М. | 49 Н.М. | 85.5 Н.М. | 212.2 Н.М. | 414 Н.М. |
| Десятая класс.9 | 14.3 Н.М. | 34.8 Н.М. | 68.9 Н.М. | 120.2 Н.М. | 298.4 Н.М. | 582.1 Н.М. |
| 12-ый класс.9 | 17.2 Н.М. | 41.7 Н.М. | 82.7 Н.М. | 144.2 Н.М. | 358.1 Н.М. |
689.5 Н.М. |
