Подробная информация о продукте:
|
| Материал для червяков: | 50Mn, 42CrMo | Соотношение передач: | 61:1 |
|---|---|---|---|
| Применение: | Одноосевая солнечная система слежения | Место происхождения: | Чанчжоу, Китай |
| Водитель: | Планетарный двигатель постоянного тока 24 В | Сертификат: | ISO9001, CE |
| Установка: | Вертикально/горизонтально | Услуги по обслуживанию: | внутренний 5 лет |
| Выделить: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

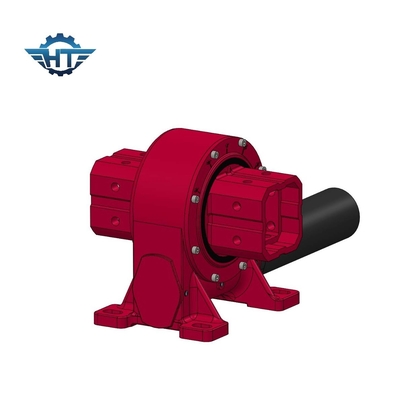

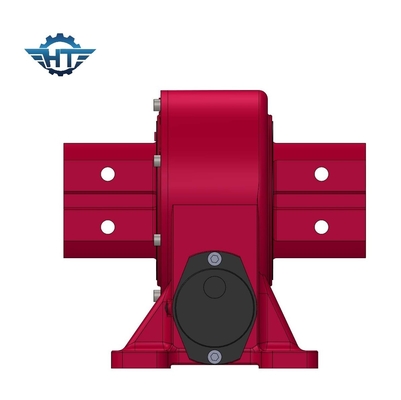

Отношение передач 61 к 1 для червяного привода с поворотным приводом
Преимущества продукта с поворотным приводом червя
1Мы используем скелетные масляные уплотнители, чтобы эффективно избежать утечки масла.
2Размеры монтажа наших поворотных приводов предназначены для многих применений.
3Легкое обслуживание, внутренние 5 лет для солнечной энергии с использованием
4. Принять двойной оболочки червя механической структуры, которая имеет сильное сцепление и момент крутящего момента
5. Жесткая остановка внутри вращающегося привода в случае многофункционального управления программным обеспечением
Параметры оберточного червоточного снаряжения SЛевинг Драйв
| Модель | Соотношение | Номинальный выходной момент | Наклонный момент | Аксиальная нагрузка | Радиальная нагрузка | Поддерживающий момент | Эффективность | Точность | Самозамыкание | Вес |
| N.m. | N.m. | kN | kN | N.m. | степень | - Да, конечно. | в кг | |||
| 3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Да, конечно. | 13 кг |
| 5 дюймов | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Да, конечно. | 18 кг |
| 7 дюймов | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Да, конечно. | 28 кг |
| 8 дюймов | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Да, конечно. | 35 кг |
| 9 дюймов | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Да, конечно. | 51 кг |
| 12 дюймов | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Да, конечно. | 61 кг |
| 14 дюймов | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Да, конечно. | 78 кг |
| 17 дюймов | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Да, конечно. | 105 кг |
| 21 дюйм | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Да, конечно. | 185 кг |
| 25 дюймов | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Да, конечно. | 244 кг |
Особенности
1. вращение ± 60 градусов, жесткая остановка внутри
2Подключение двигателя с левой или правой стороны
3Во время установки не нужно регулировать просвет редуктора, его структура обеспечивает контакт с несколькими зубами
4Масло было заполнено до завода.
4Простая установка и низкий уровень технического обслуживания, внутренние 5 лет
5Рациональное использование пространства
6- Передача самозамыкается.
7Легкий и плавный способ запуска и остановки
8Высокий момент вращения, подходящий для вертикальной установки
Заявления
Двигатели червей доказали свою эффективность во многих машинах и оборудовании, в различных приложениях и различных условиях эксплуатации, таких как: строительные и сборочные платформы,размещение кабины пилотажа в лесной технике, оборудование для обработки материалов, расположение солнечных систем, управление надстройками и эксплуатационные приложения строительных машин, промышленных кранов и т.д.
