Подробная информация о продукте:
|
| Тип дисковода Slewing: | Анти- шестерня червя отрицательной реакции | Материал червя: | 42CrMo/50Mn |
|---|---|---|---|
| Применение: | Отслежыватели одиночной оси панели PV солнечные | Размер: | 3 дюйма к 25 дюймов |
| Жизнь поля: | 30 лет | Цвет: | Требуемый клиент |
| МОТОР: | 24V/12V/48VDC | Обслуживание: | Свободный |
| Выделить: | Охваченный двойником солнечный привод ряда VE5,привод ряда 48V 42CrMo солнечный,привод ряда шестерни червя 48V 42CrMo |
||

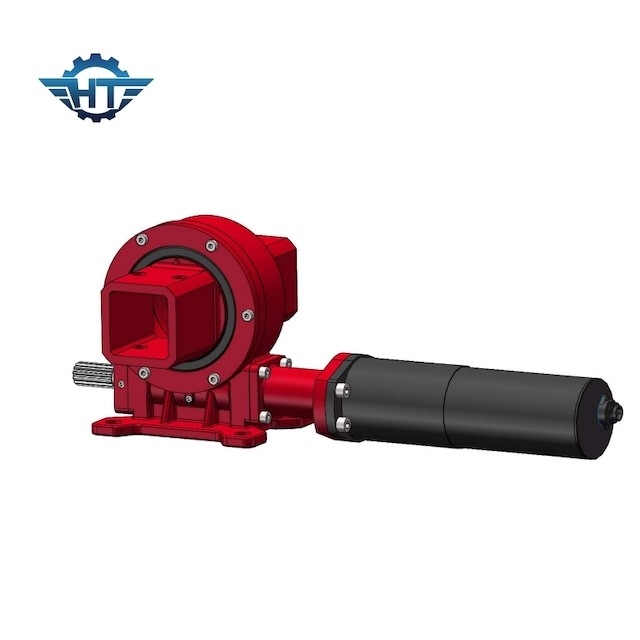

Охваченный двойником привод Slewing шестерни червя VE5 для отслежывателей одиночной оси панели PV солнечных
Охватывать электрическое описание привода ряда
Охватывать электрический привод slewing главным образом конструирован и использован в фотовольтайческом trackin электростанции. как горизонтальная система слежения одно-оси, большая система слежения рычага, косая система слежения рычага одно-оси, косая система слежения одно-оси, и система слежения двойн-оси.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
1. Плоский одиночный рычаг оси
Соответствующий для широт под 30 градусами и наклонами земли более менее чем 12 градуса.
2. Косой одиночный рычаг оси
Соответствующий для средства к высоким широтам, земные потребности к составляют около квартира.
3. Косой блок одно-оси
Соответствующий для средства к высоким широтам.
4. Система слежения двойной оси солнечная
Двойной отслеживать оси
Двойн-ось отслеживая, с 2 вращая осями двигая в то же время, может обеспечить что панель солнечных батарей всегда перпендикулярна к лучам солнца, так отслеживать двойн-оси улучшает эффективность поколения солнечной энергии.
