Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | 3 дюйма |
|---|---|---|---|
| Коэффициент шестерни: | 31:1 | Вращающий момент требуемой производительности: | 600 Нм |
| Удержание вращающего момента: | 1500 Нм | Опрокидывать вращающий момент: | 3000 Нм |
| Устанавливая отверстия: | 6*M6 | Стандартный цвет: | RAL 9006 |
| Выделить: | Одиночный привод Slewing оси SE3,Привод Slewing оси Multi зуба одиночный,Привод кольца Slewing SE3 |
||

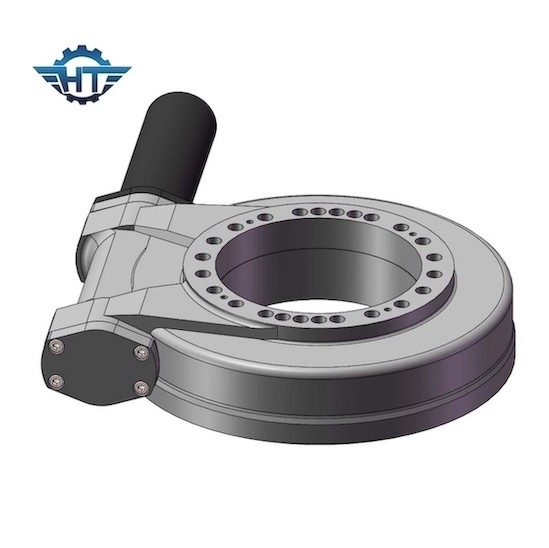

Привод кольца Slewng шестерни червя SE3 небольшой для систем слежения Inlined солнечных
Небольшое описание привода кольца Slewng
Наш привод slewing составлен снабжения жилищем, подшипника slewing, герметизирующ, охватывающ червя и другие стандартные accssories оборудования. Мы можем также соответствовать различным видам моторов как электронные моторы планетарной шестерни 12VDC или 24VDC, гидравлические моторы, которые могут движения для направления по часовой стрелке и встречного вращения направления по часовой стрелке с стабилизированными представлением и высокой эффективностью.
Преимущества
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. ряд 360 градусов вращая
3. Охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Примечание: Для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Применения
Система пассивной системы слежения привода Slewing привода пассивная
Использован гидравлический перепад давления управлять валом отслежывателя. Перепад давления получен различными термальными градиентами созданными различными тенями. Отслежыватель двигает для того чтобы выравнить этот перепад давления.
