Подробная информация о продукте:
|
| Тип: | Поворотный привод SE1 | Применение: | Солнечные отслежыватели |
|---|---|---|---|
| Защитить функцию: | Закрытый IP66 | Место происхождения: | Changzhou, Китай |
| Материал: | 42CrMo или 50Mn | Гарантия: | 5~10 лет |
| Устанавливая отверстия: | 6xM6 | Вес: | 6 килограммов |
| Выделить: | Привод ряда червя 12VDC,Двигатель ряда SE1,Солнечный привод ряда SE1 |
||

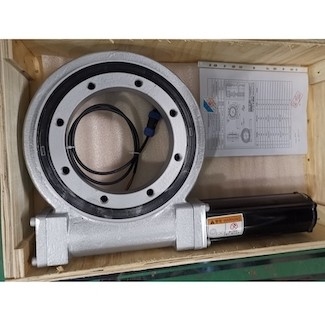

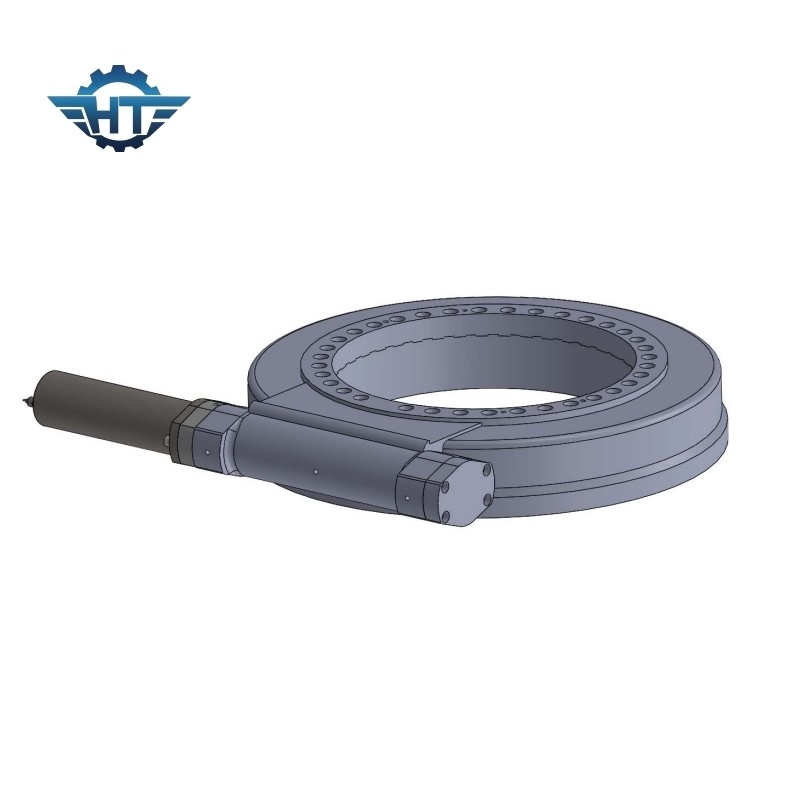

Заключенное SE1 IP66 сразило мотор привода 12VDC кольца для одиночной системы слежения
Закрытое описание привода кольца ряда
Технология червя часов предусматривает больше контакта зуба, более высокий вращающий момент для того чтобы обеспечить экономическое и компактное решение с низкими расходами на техническое обслуживание; шестерня и raceway slewing твердеют рост технологического прочесса продолжительность жизни привода ряда; все компоненты slewing механизма rigorously испытаны и имеют хорошую проверку качества; подгонянный дизайн доступен.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Мотор зубчатого колеса привода Slewing
Что мотор шестерни DC?
Мотор шестерни DC также вызван мотором зацепленным DC, зацепил мотор мотора DC и gearhead или мотор коробки передач. Он состоит из электрического мотора DC и коробки передач; эти коробки передач использованы для уменьшения скорости мотора DC, пока рост вращающий момент мотора DC. Поэтому смогл быть использовано в применениях которым нужен меньшее быстродействие и более высокий вращающий момент от мотора шестерни.
Чего смог этот зацепленный мотор используемый для
Они играют важную роль как водитель в следующих применениях:
1. Энергия солнечной энергии
2. Бытовые техники
3. Робототехника
4. Автомобильный
5. Передача вращающего момента
| Опционный | 60mm, 80mm, 90mm, 120mm, 160mm |
| Вращающий момент требуемой производительности | 8.5nm-680nm |
| Одно-этап коэффициента шестерни | 3, 4, 5, 7, 10 |
| Двух-этап коэффициента шестерни | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| 3-этап коэффициента шестерни | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| Зазор возвращения | 12arc-min~ 18arc-min |
Применения
Гидравлически управляемая фотовольтайческая система слежения использующ привод slewing
Гидравлические управляющие устройства используют гидронасосы для генерации гидравлического давления. Гидравлическое давление идет через клапаны, различные трубы к гидравлическим моторам и гидравлические цилиндры. Гидравлический мотор и гидравлический цилиндр передают механическое движение отрегулированное по мере необходимости к линейному или вращательному движению необходимы отслежывателем.
