Подробная информация о продукте:
|
| Коэффициент шестерни: | 102:1 | Вращающий момент нормальной производительности: | 9400 Нм |
|---|---|---|---|
| Место происхождения: | Changzhou, Китай | Удержание вращающего момента: | 65040 Nm |
| Опрокидывать вращающий момент: | 135600 Nm | самоблокирующийся: | Да |
| Использование: | Система солнечной энергии | Особенность: | Малошумный |
| Выделить: | Привод Slewing оси 14 дюймов одиночный,Привод Slewing для солнечного отслежывателя SE14,Коробка передач привода ряда SE14 |
||
14 вращающего момента момента IP66 дюйма редуктора шестерни ряда высокого электрического для системы солнечной энергии
Электрическое описание редуктора шестерни ряда

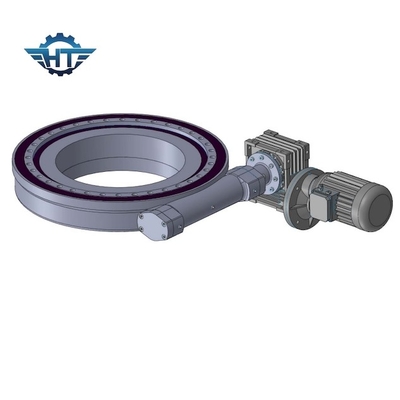

Отслежыватель привода электрического привода Slewing: Система электрического привода преобразовывает электрическую энергию во вращательное движение в моторе AC, почищенном щеткой моторе DC, или безщеточном моторе DC. Мотор с замедленной передачей с коробкой передач для того чтобы достигнуть высокого вращающего момента. Заключительный этап коробки передач передает линейное или вращательное движение для нажатия оси поворота отслежывателя.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Моторы DC привода Slewing
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 часами.
Применения
система слежения Одно-оси: Солнечная фотовольтайческая система производства электроэнергии используя прибор привода slewing имеет характеристики низкой цены, стабилизированного представления, разумной структуры, точный отслеживать, и легкий для использования. Никакая потребность высчитать данные по положения солнца в различных местах, и они не ограничены географическими и внешними условиями, обеспечивающ что система смотрит на солнце и точно отслеживает солнце в любое время, везде. Его можно использовать нормально в диапазоне температур -20°C к 120°C. Отслеживая точность может достигнуть 0.1°. Увеличьте точность солнца отслеживая и увеличьте использование солнечной энергии.
