Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | Шестерня червя 7 дюймов |
|---|---|---|---|
| Коэффициент шестерни: | 31:1 | Эффективность: | 40% |
| Точное: | степень <0.1 | Водитель: | Электрический/гидравлический/сервопривод |
| Цвет: | Серебряный серый | Место происхождения: | Чанчжоу, Китай |
| Выделить: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

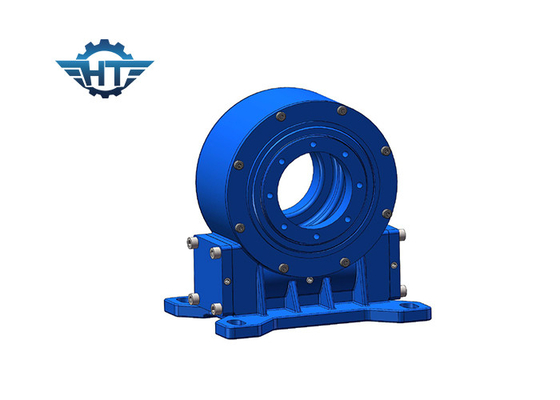

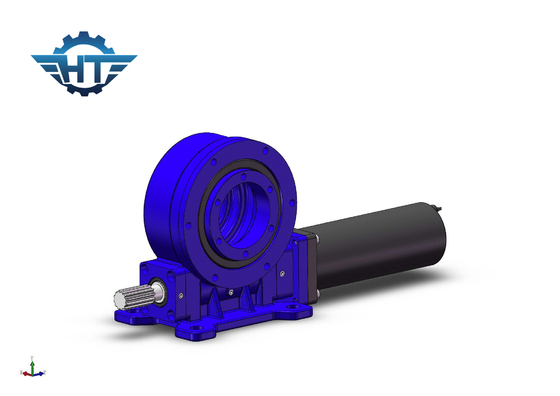

7 дюймовый песочный червь нулевой отклонения шлифовальный привод для параболической трубы солнечной электростанции
Описание двигателя с обратной реакцией
Двигатели с нулевым обратным воздействием червяков в основном используются в CSP-приложениях, таких как параболические или травовые,это своего рода тепловой конденсатор системы, которая может поглощать тепло определенного химического вещества и передать тепло в электричество.
Наименование продукта: VE7
Нормальная скорость выхода: 0,03 оборота в минуту
Нормальный выходной момент: 7320 Н.м.
Максимальный выходный крутящий момент: 10980 Н.м.
Момент наклона, крутящий момент: 8 кН.м.
Стойкий крутящий момент: 39 кН.м.
Статическая осевая нагрузка: 30 кН
Статическая радиальная нагрузка: 100 кН
Соотношение привода: 51:1
Пропускная способность к обратной реакции: <= 0,15°
IP ((класс): 66
Эффективность: 40%
Температура: от -40°C до +120°C
Данные о производительности двигателя редуктора
Номинальное напряжение: 24 VDC
Нормальный ток: < 7,5 А
Выходная мощность: 126 Вт
Выходная скорость: 1,6 оборотов в минуту
Выходной крутящий момент: 359 Н.м.
Максимальный выходной момент: 538 Н.м.
Шум: < 65 дБ
Преимущества
1. вращение 360 градусов
2. подключение двигателя от левой или правой стороны,
3Во время установки нет необходимости регулировать расстояние между передачами; это уже установлено производителем перед заводом.
4Простая установка и низкий уровень обслуживания
5Рациональное использование пространства
6Передача автоматически блокируется, поэтому тормоз не требуется.
7Легкий и плавный способ запуска и остановки
8Высокая точность.
Спецификации вертикального поворотного привода червяного привода
| Модель | Соотношение | Номинальный выходной момент | Наклонный момент | Аксиальная нагрузка | Радиальная нагрузка | Поддерживающий момент | Эффективность | Точность | Самозамыкание | Вес |
| N.m. | N.m. | kN | kN | N.m. | степень | Да, да. | в кг | |||
| 3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | Да, да. | 13 кг |
| 5 дюймов | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | Да, да. | 18 кг |
| 7 дюймов | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | Да, да. | 28 кг |
| 8 дюймов | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | Да, да. | 35 кг |
| 9 дюймов | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | Да, да. | 51 кг |
| 12 дюймов | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | Да, да. | 61 кг |
| 14 дюймов | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | Да, да. | 78 кг |
| 17 дюймов | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | Да, да. | 105 кг |
| 21 дюйм | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | Да, да. | 185 кг |
| 25 дюймов | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | Да, да. | 244 кг |
Сфера применения
Типичные применения включают солнечные следящие устройства, ветровые турбины, спутниковые и радиолокационные антенны, грузовые краны, подъемники, коммунальное оборудование, гидравлическое оборудование, оборудование для использования нефти, ручки для шин,копальщик, и автомобильные подъемники.
