Подробная информация о продукте:
|
| Тип: | Сдвижное приводное средство | Место происхождения: | Чанчжоу, Китай (континентальная часть) |
|---|---|---|---|
| Двигатель: | Двигатель постоянного тока без щетки | Особенность: | Совершенно закрыто |
| Материал: | 42CrMo или 50Mn | Гарантия: | 5 ~ 10 лет |
| Размер: | От 3 до 25 дюймов | Применение: | Система солнечной энергии |
| Выделить: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

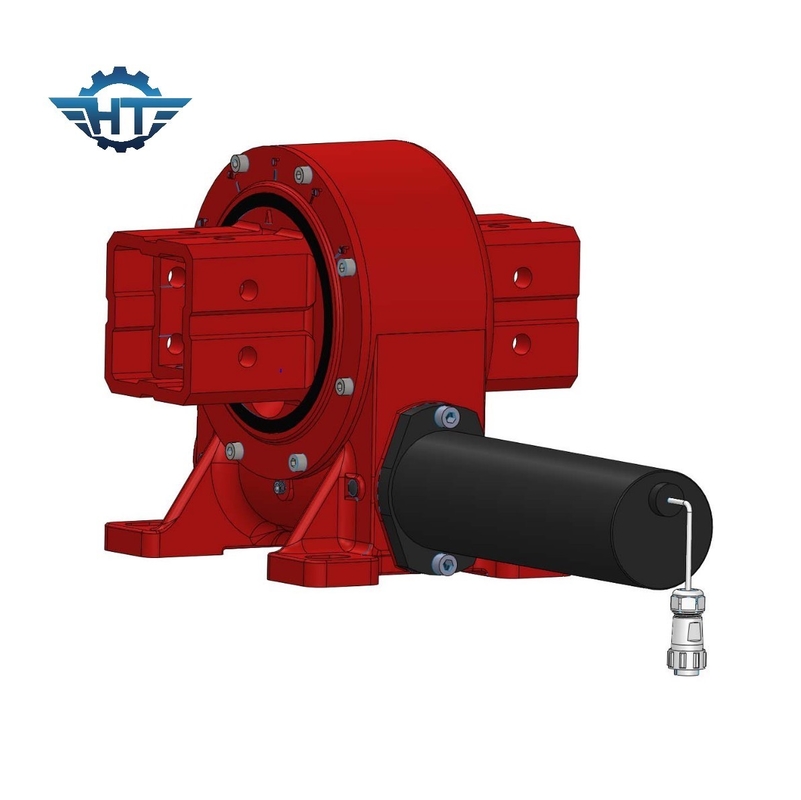

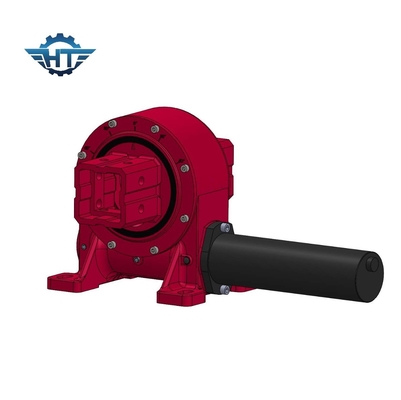

VE9 компактный червяк коробки передач с 24В редуктором для солнечной энергии
Описание двигателя песочного часа
Устройства для горнодобывающей промышленности, строительства, металлообработки, солнечной энергии,Концентрированная солнечная энергия и другие приложения, требующие непрерывной прочности в сочетании с безупречной точностью, используют технологию вращения для обеспечения безопасности и точности.
Одноосевое приводное устройство используется в плоской одноосевой системе отслеживания, в которой скобки расположены по схеме север-юг, система отслеживания восток-запад.Привод, управляемый двигателем, будет выдерживать высокий крутящий момент для управления всей системой., так что система может отслеживать азимут солнца, насколько это возможно, чтобы улучшить солнце на поверхности излучения фотоэлектрического модуля, и, таким образом, увеличить производство электроэнергии.
Это в основном основано на принципе проектирования системы отслеживания, из-за влияния вращения Земли, для фиксированного местоположения на Земле, солнечный цикл в течение всего года,угол освещения постоянно меняется.Солнечная система отслеживания устанавливается для того, чтобы солнечные панели отслеживали солнце и увеличивали количество солнечной радиации, получаемой фотоэлектрическими батареями.тем самым увеличивая общую мощность солнечных фотоэлектрических систем производства электроэнергии.
VE Worm Gearbox Slew Drive Технические данные
| Модель | Соотношение | Номинальный выходной крутящий момент (N.m) | Наклонный крутящий момент (N.m) | Стойкость вращения (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Самозамыкание | Масса (кг) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Да, конечно. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Да, конечно. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Да, конечно. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Да, конечно. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Да, конечно. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Да, конечно. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Да, конечно. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Да, конечно. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Да, конечно. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Да, конечно. | 251 |
Двигательные данные
Номинальное напряжение V/DC: 24vdc
Скорость вращения без нагрузки: 1200±10%
Ток без нагрузки A: <0,1 A
Номинальный крутящий момент N.M: 0.12
Скорость вращений в минуту: 800±10%
Ток нагрузки A:<1A
Номинальная мощность W: < 10 W
Выходной параметр передачи:
Соотношение скорости: 399:1
Номинальный выходной крутящий момент N.M: 32
Выходная скорость оборотов в минуту: 2±0.5
Выпуск в зале: 2
Тип зала: 40F/39
Входное напряжение зала V: 5 ~ 24
Определение провода:
1Толстый красный:
2- Мотор...
3Желтый Зеленый: GND
4Тонкий Желтый: зал Б.
5Тонкий красный: зал + 24В
6Тонкий черный: зал GND
7Тонкий зеленый: зал А.
