Подробная информация о продукте:
|
| Модель: | 9 дюймов | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Эффективность: | 40% | МОТОР: | электрический двигатель |
| Тип: | Установленная вертикаль | Применение: | Плоская одиночная система слежения оси |
| Precison: | 0,15 градуса | Обслуживание OEM: | Доступный |
| Выделить: | Привод Slewing оси OEM одиночный,Привод Slewing электрического двигателя вертикальный,Привод slewing мотора OEM |
||

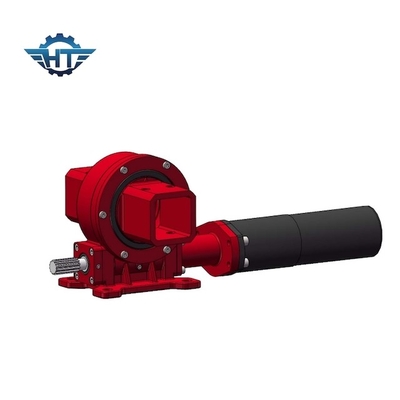

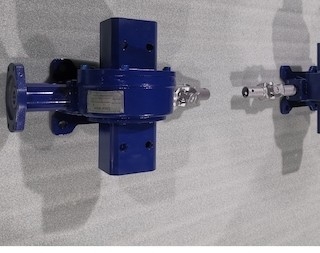

Вертикаль VE9 установила приводы Slewing для системы слежения оси открытого поля плоской одиночной
Закрытое описание привода Slewing
Заключенные приводы slewing могут быть разделены различной точностью: нормальный тип отрицательной реакции, небольшой тип отрицательной реакции. Он может также быть разделен способами установки: вертикальный тип, двойной тип оси. Привод Slewing основан на собственной личности запирая шестерню червя с сильным опрокидывая моментом и статической само-запирая функцией. Multi контакт зуба конструирован специально для управлять высокой нагрузкой.
| Модель: | VE9 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 2250 N.m |
| Опрокидывать вращающий момент момента | 16 KN.m | Удержание вращающего момента | 80 KN.m |
| Статическая осевая оценка | 60 KN | Статическая радиальная оценка | 130 KN |
| Динамическая осевая оценка | 30 KN | Динамическая радиальная оценка | 65 KN |
| Коэффициент шестерни | 61:1 | Эффективность | 40% |
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Двойной отслеживать оси
Двойн-оси отслеживая, с 2 осями двигая в то же время, можно достигнуть с 2 горизонтальными приводами slewing, или одним вертикальн-горизонтальным приводом slewing для того чтобы достигнуть отслеживать, который может обеспечить что панель солнечных батарей всегда перпендикулярна к лучам солнца, поэтому отслеживать двойн-оси улучшает эффективность поколения солнечной энергии. Оно может быть увеличен 35%-45%.
