Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | VE7» |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | Максимальный номинальный выходной момент: | 5060 Нм |
| Поддерживающий момент: | 40,000 Нм | Крутящий момент: | 5,000 Нм |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Выделить: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

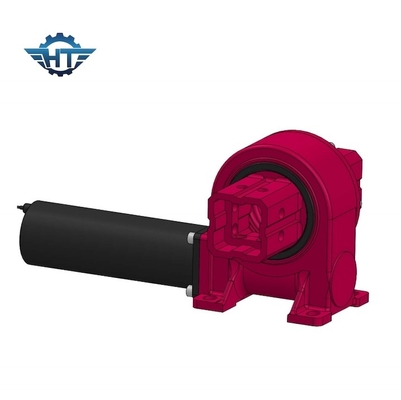

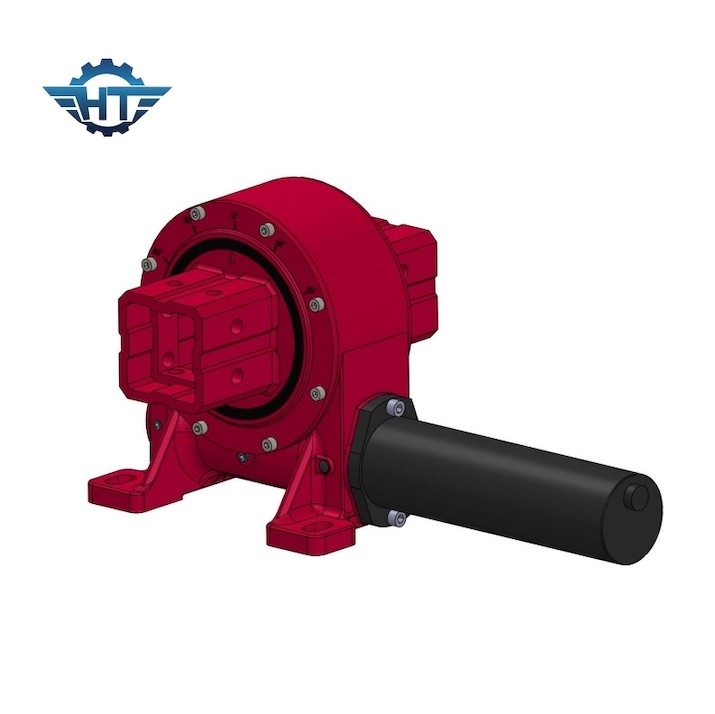

CE Вертикальная оболочка Слив Драйв Червь Коробка передач Мотор Солнечный следопыт
Описание настраиваемого поворотного привода червя
Наш поворотный привод может одновременно выдерживать воздействие осевой силы, радиальной силы и момента наклона, поскольку основной компонент поворотных приводов использует конвертную резьбу и контакт с несколькими зубами.По сравнению с традиционными продуктами, наши продукты имеют характеристики простой установки, легкого обслуживания и экономии места установки в большей степени.
Технические данные прокатывающего привода VE
| Модель | Соотношение | Номинальный выходной крутящий момент (N.m) | Наклонный крутящий момент (N.m) | Стойкость вращения (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Самозамыкание | Масса (кг) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Да, да. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Да, да. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Да, да. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Да, да. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Да, да. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Да, да. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Да, да. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Да, да. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Да, да. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Да, да. | 251 |
Преимущества
1Высокий обратный момент для повышения безопасности солнечной системы слежения
2. 360 градусов или +60 ~ 60 градусов вращающийся диапазон, или по запросу заказчика
3. Заворачивающий червячий привод внутри
4. Контакт с несколькими зубами для обеспечения высокой нагрузки
5Функция самозамыкания
Услуги по индивидуальному заказу
1Специальный дизайн на основе различных приложений и проектов
2Различные типы двигателей могут быть сопоставлены, такие как гидравлические двигатели, шаговые двигатели, электродвигатели и т.д.
3Различные цвета доступны на основе кода RAL; наш стандартный цвет - RAL 9006.
Словарь ключевых параметров
Наклонный момент крутящего момента:Если фактический крутящий момент больше номинального крутящего момента наклона, тоСвертовой привод будет перевернут.
Радиальная нагрузка:Нагрузка вертикально к оси подшипника
Аксиальная нагрузка:Нагрузка параллельна оси подшипника
Сдерживающий момент:Это обратный крутящий момент.Когда привод вращается обратно, а части не повреждены,максимальный достигнутый крутящий момент называется удерживающим крутящим моментом, он также рассматривается как нарушенный крутящий момент.
Самозамыкание:Только при наличии нагрузки поворотный привод не способен вращаться обратно и поэтому называется самоблокировкой.
