Подробная информация о продукте:
|
| Силовое питание: | 24 В | Тип: | Ось синг |
|---|---|---|---|
| Место происхождения: | Чанчжоу, Китай | Вращающий момент выхода: | 533 Нм |
| Скорость выхода: | 0,065 об/мин | Особенность: | Двойник охватывает |
| Использование: | Крошечный солнечный следопыт | Защитите свойство: | IP66 |
| Выделить: | slewing drive for solar tracking system,slew drive for solar tracker |
||

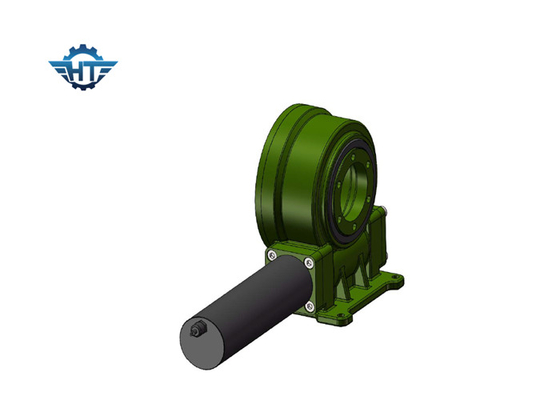

Вертикальный одноосевой солнечный следописец, малый двойной червь
Описание солнечного трекера
Свинцовый привод может использоваться в любом случае, когда необходимо полный цикл вращения и требования переменной скорости.более высокая точность передачи движения или компактная структура кузова требует более высокого выбора механизма., вращающийся привод является наилучшим решением. Закрытый двойной оси поворотный привод может реализовать движение в двух разных направлениях, вертикально и горизонтально.Обычно применяется к двуосевым солнечным системам отслеживания или некоторым оборудованиям машин с аналогичным рабочим состоянием..

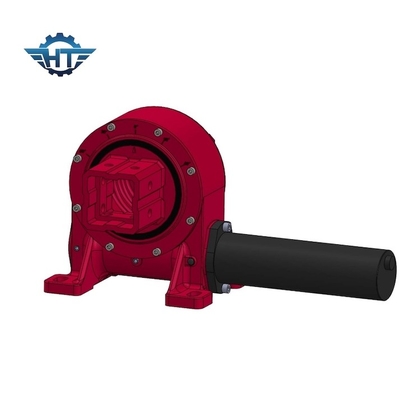

Вертикальный Тип червяков Малый поворотный привод
ВЕ червяное оборудование означает вертикальную установку поворотного привода; в основном применяется к требованию высоких рабочих условий для пылестойкости, дождестойкости и антикоррозионного случая..1°.
Он имеет преимущество экономии пространства оборудования, максимальной грузоподъемности, компактной конструкции, длительного срока службы и снижения затрат на техническое обслуживание.
Данные о производительности
| Модель | Соотношение | Номинальный выходной крутящий момент (N.m) | Наклонный крутящий момент (N.m) | Стойкость вращения (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Самозамыкание | Масса (кг) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Да, да. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Да, да. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Да, да. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Да, да. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Да, да. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Да, да. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Да, да. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Да, да. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Да, да. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Да, да. | 251 |
Применение
Свинцовый привод является идеальным продуктом для применения, которое требует силы вращающего момента.
Slew Drive For Solar: он разработан в солнечной фотоэлектрической панели вращения и улучшает эффективность производства электроэнергии.
Для ветрогенераторов: для вращения пьедестала в ветряных турбинах используются поворотные приводы
Для строительной техники Применение: широко применяется на грузовом грузовом кране, воздушной рабочей платформе, док-кране, хватке дерева
Для рынка промышленности: Автоматизация/сборочная линия, роботизированная рука
Для спутника: SLEW Drive может использоваться для космической связи и систем глобального позиционирования в спутниковой тарелке
