Подробная информация о продукте:
|
| Тип: | Заключенный | Применение: | Строительные машины |
|---|---|---|---|
| Водитель: | Гидравлический мотор | Степень IP: | IP66 |
| Цвет: | По запросу | Эффективность: | 40% |
| Модель: | VE9 | Соотношение: | 61:1 |
| Выделить: | slewing drive for solar tracking system,solar tracker drive |
||

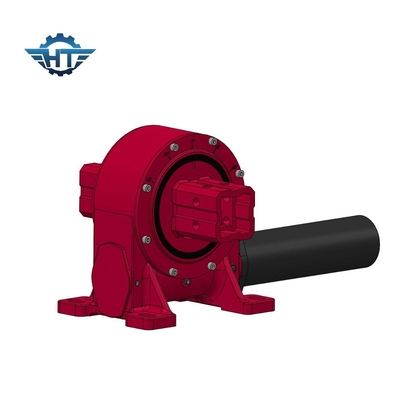

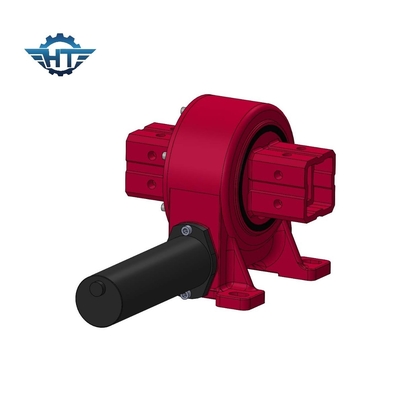

Вертикальный червь Gear Slew Drive с песочником червь для связывания одноосевой системы отслеживания
Описание привода червяного привода
Вертикальная конструкция - это самое большое яркое пятно вращающихся приводов Hangtuo, вертикальная конструкция в основном используется для солнечной системы отслеживания,специальная структура упрощает сложную структуру одноосной солнечной системы отслеживания, снижая стоимость всей системы, вертикальное проектирование играет более конкурентоспособную роль на рынке солнечных следовников.
Технические данные поворотного привода серии VE
| Модель | Соотношение | Номинальный выходной крутящий момент (N.m) | Наклонный крутящий момент (N.m) | Стойкость вращения (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Самозамыкание | Масса (кг) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Да, да. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Да, да. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Да, да. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Да, да. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Да, да. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Да, да. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Да, да. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Да, да. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Да, да. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Да, да. | 251 |
| Модель: | VE9 | Место происхождения | Чанчжоу, Китай |
| Бренд | HANGTUO | Тип | Включено |
| Материал | 42CrMo,50Mn | Выходной момент | 7320 Н.м. |
| Наклонный момент крутящего момента | 18300 Н.м. | Поддерживающий момент | 51000 Н.м. |
| Статическая осевая величина | 90 КН | Статическая радиальная оценка | 160 КН |
| Динамическая осевая номинация | 45 КН | Динамическая радиальная номинация | 80 КН |
| Соотношение передач | 61:1 | Эффективность | 40% |
Заявления
Наиболее распространенным применением двойных приводов являются двойные солнечные трекеры, такие как гелиостаты и концентрированные фотоэлектрические батареи (CPV), а также спутниковые или радиолокационные антенны.Другие приложения включают автомобильные подъемники, роботизированные позиционировщики рук и сценное оборудование.
Спецификации позиционирующего устройства SDE с двумя осями
Особенности
1. Вертикальная замкнутая конструкция с одним или двумя выходами.
2. Используя песочные червяки, многозубные контакты, передать высокий крутящий момент, чтобы выдержать большую нагрузку.
Заявления
Существует множество приложений, где можно использовать вращающийся привод, в первую очередь потому, что он хорошо подходит для приложений, которые требуют нагрузки для поддержания мощности и крутящего момента.
Типичные приложения свингового привода включают, но не ограничиваются:
1.Солнечный следопыт
2Ветряные турбины
3- Мужской лифт.
4Гидравлические машины
5- Телеподрядчик.
6- Экскаватор.
7- Поднимите.
8Краны
9.Устройства для бурения
10Военная техника.
