Подробная информация о продукте:
|
| Тип: | Привод Slewing | Материал: | 42CRMN или 50Mn |
|---|---|---|---|
| Применение: | Система солнечной энергии | Гарантия: | 10 лет |
| Цвет: | Заказчик требуется | Размер: | 3 дюйма - 25 дюймов |
| Двигатель: | 24 В | Особенность: | Долгая жизнь |
| Выделить: | slewing drive for solar tracking system,solar tracker drive |
||

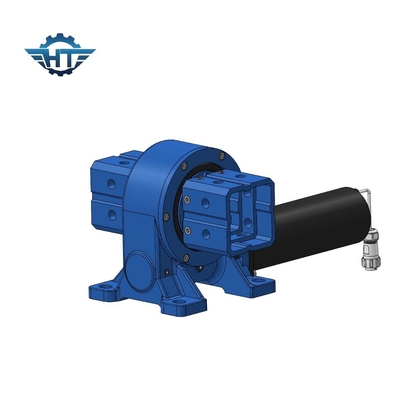

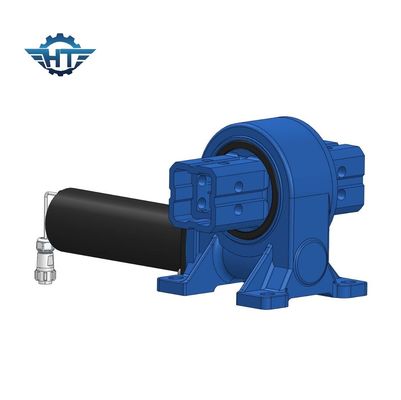

Вертикальный двигатель VE5 Small Slew Drive может сочетаться с сенсорной системой
Описание малого привода
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiencyВключает в себя: приводы, двигатели (DC, шаговые, серво, двигатели с планетарными редукторами, двигатели с толкательными прутками и т.д.), редукторы червя, сенсорные системы и т.д.
1. Плоская одноосевая связь
Подходит для широты ниже 30 градусов и наклона земли ниже 12 градусов.
2. Наклонное одноосновое соединение
Подходит для средних и высоких широт, земля должна быть примерно плоской.
3. Наклонный одноосевой агрегат
Подходит для средних и высоких широт.
4. Двойная ось
Параметры производительности вертикального привода
| Модель | Соотношение | Номинальный выходной момент | Наклонный момент | Аксиальная нагрузка | Радиальная нагрузка | Поддерживающий момент | Эффективность | Точность | Самозамыкание | Вес |
| N.m. | N.m. | kN | kN | N.m. | степень | Да, да. | в кг | |||
| 3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | Да, да. | 13 кг |
| 5 дюймов | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | Да, да. | 18 кг |
| 7 дюймов | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | Да, да. | 28 кг |
| 8 дюймов | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | Да, да. | 35 кг |
| 9 дюймов | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | Да, да. | 51 кг |
| 12 дюймов | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | Да, да. | 61 кг |
| 14 дюймов | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | Да, да. | 78 кг |
| 17 дюймов | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | Да, да. | 105 кг |
| 21 дюйм | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | Да, да. | 185 кг |
| 25 дюймов | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | Да, да. | 244 кг |
Особенности
1. Поворачивать от 0 до 180°
2. Подключить двигатель на левой или правой стороне
3. Заправка маслом перед производством
4. Простая установка
5Низкое содержание
6Передача автоматически блокируется, поэтому тормоз не требуется.
7Высокий обратный момент, подходящий для вертикальной установки
