Подробная информация о продукте:
|
| Материал: | Литое железо | Модель: | 9 дюймов |
|---|---|---|---|
| КОЭФФИЦИЕНТ ШЕСТЕРНИ: | 61:1 | Эффективность: | 40% |
| Точный: | ≤ 0,1 | Ось: | Вертикальный одноместный |
| Цвет: | Как спрошено | Удержание вращающего момента: | 30800 Nm |
| Выделить: | solar slew drive,slewing drive for solar tracking system |
||

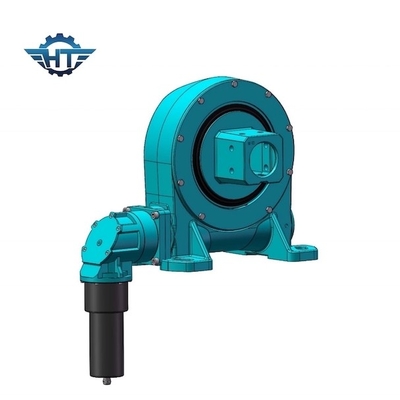

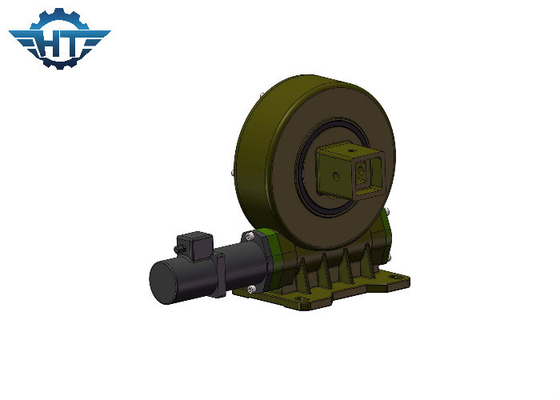

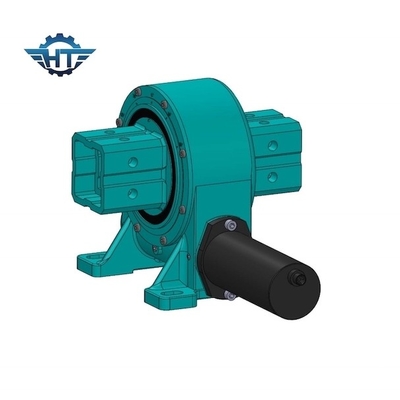

Ранг предохранения от кольца IP66 ряда привода червя Vertica для отслежывателя плоской одиночной оси солнечного
Описание кольца ряда привода червя
шестерни slewing помогают сделать солнечные установки эффективный и выгодный путем поддерживать движение и в отслежывателях одиночных и двойн-оси солнечных. Двигать огромные солнечные системы слежения требует коробок передач slewing которые предлагают и мульти-самолет нагрузк-держа и вращательный вращающий момент. Приводы Slewing которые включают большее количество зубов предлагают больше контакт и высокого и сильного вращающего момента.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да |
251 kg |
Применение
Slewing отслежыватели привода солнечные для солнечной индустрии.
Солнечные отслежыватели оси двигают панели солнечных батарей такие что они получают более солнечный доступ и создать больше силы. Они могут быть одиночной осью или двойной осью.
Наши изготовленные на заказ решения для сила солнечного проводка помощи индустрии солнца в эффективном и рентабельном образе. Наши приводы slewing и зубчатые передачи червя поставляют самую высокую динамику и статическую емкость моментной нагрузки в небольшом пакете. В применениях где указывать точность критический, наша двух-охватывать технология шестерни червя обеспечивает точность и точность, с отрицательной реакцией абсолютного нуля доступной.
Приведенный в действие с технологией червя часов для максимального вращающего момента шестерни и самого ровного вращения. Применения привода ряда также включают, перевозят краны, подъемы человека, общего назначения оборудование, гидравлические приложения, оборудование инструмента масла, морские краны, обработчики автошины, землекопа s и автомобильные подъемы, энергию ветра, спутник, робот на грузовиках etc.
