Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | VE9» |
|---|---|---|---|
| Коэффициент шестерни: | 61:1 | Применение: | Горизонтальная одиночная система слежения оси |
| Особенность: | IP66 заключило дом | Шестерня червя: | Двойное обволакивание |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Выделить: | Солнечный привод ряда отслежывателя VE9,привод ряда отслежывателя мотора 24V солнечный,привод ряда мотора 24V |
||

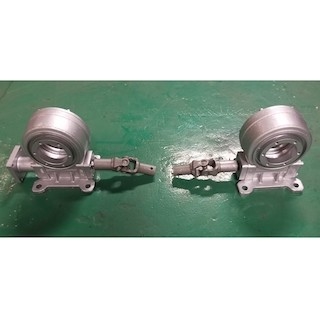

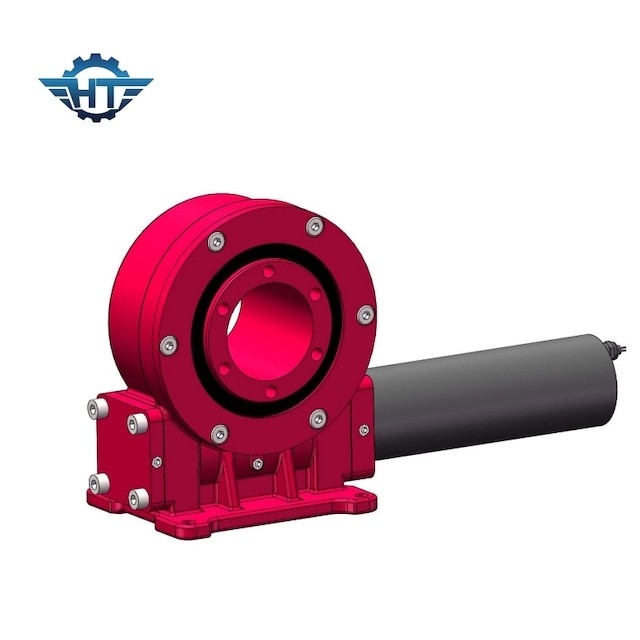

Коробка передач привода ряда VE9 с мотором 24V для горизонтальной одиночной системы слежения оси
Описание коробки передач привода ряда VE9
Модель VE крепкое решение привода slewing закрыт-передачи оборудованное для высокого круга обязаностей, низкоскоростной (<1 RPM="">
В ранней стадии фотовольтайческого развития, фотовольтайческие поддержки все фиксированные структуры, которые относительно просты в структуре и низком уровне в цене. С отменой субсидий, доступный доступ к интернету, и увеличивая требование для доходности и эффективности электростанций, отслеживая кронштейны используя приводы slewing также получали больше и больше внимание от рынка.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Преимущества привода Slewing VE9
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Внутренность трудного стопа в случае если mulfunctioning системы управления программного обеспечения
3. Охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию
Applicatons
Одиночная система слежения оси
Одиночная система слежения оси включает плоскую одиночную ось и опрокинутую одиночную ось.
