Подробная информация о продукте:
|
| Модель: | SDE3» | Коэффициент шестерни: | 31:1 |
|---|---|---|---|
| Вращающий момент требуемой производительности: | 600 Нм | Удержание вращающего момента: | 1500 Нм |
| Опрокидывать вращающий момент момента: | 5800 Нм | время выполнения: | в запасе |
| Стандартный цвет: | RAL9006 | Особенность: | двойная ось |
| Выделить: | 3 дюйма проникают кольцо ряда привода,Вращающий момент кольца 600NM ряда привода червя,Привод ряда вращающего момента 600NM солнечный |
||

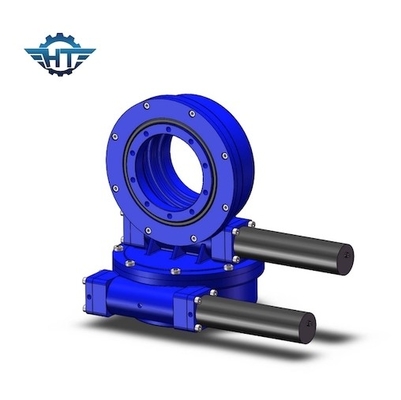

3 дюйма удваивают привод ряда оси с Stepper мотором для системы солнечной энергии Heliostat
Двойное описание привода ряда оси
Прибор привода slewing имеет высокий держа вращающий момент, который может значительно улучшить безопасность солнечной системы слежения. Внутренняя структура двух-охватывать червь и высокопрочная шестерня с nitrided поверхностью зуба, которая делает передачу более стабилизированным и эффективным. контакт Мульти-зуба обеспечивает высокие нагрузки. И с обратной запирая функцией, он усиливает стабильность и безопасность системы.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Applicatons
Системы солнечной башни солнечные термальные (SPT) эффективный термальный источник возобновляющей энергии конструированный для поглощения сразу солнечного света на центральном сборнике используя тысячи электрически управляемых двигая рефлекторов. Точность системы слежения рефлектора зависит от эффективности используемого управляющего устройства и робастность метода контроля использовала. По мере того как компонент ядра в управляющем устройстве, привод slewing сразу имеет огромное воздействие на стабильности всей системы.
