Подробная информация о продукте:
|
| Модель: | SDE9 | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Вращающий момент требуемой производительности: | 4300 Nm | Опрокидывать вращающий момент момента: | kNm 16 |
| Удержание вращающего момента момента: | kNm 27,2 | Эффективность: | 40% |
| Стандартный цвет: | RAL9006 | Особенность: | закрытый запирать собственной личности |
| Выделить: | 5 дюймов удваивают привод ряда оси,Двойной вращающий момент привода 800NM ряда оси,Износоустойчивая коробка передач slewing |
||

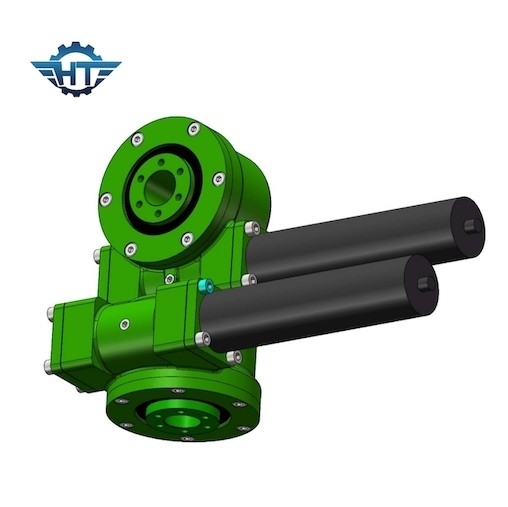

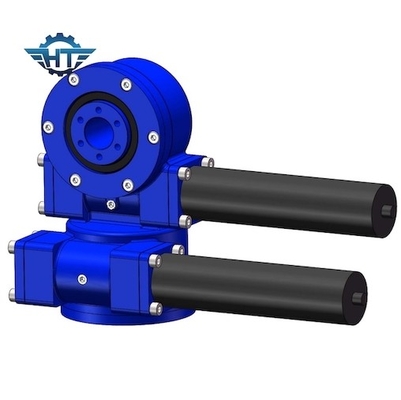

Коэффициент шестерни 61:1 5 червя шестерни дюймов кольца Slewing для системы слежения двойной оси солнечной
5 дюймов проникают описание кольца Slewing шестерни
Привод червя, который более высокая зубчатая передача червя носк-сопротивления, смог нагрузить сильный вращающий момент выхода и опрокидывать вращающий момент момента с хорошим представлением стабильности и надежности. Привод червя также доступен для более высокого отслеживая точного поля как CPV, CSP, спутниковые применения.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Преимущества
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирать функцию
Applicatons
Путем приложение приводов двойных slewing оси на солнечной системе слежения, панели солнечных батарей всегда будут ориентированы к солнцу, никакому делу сезон, времени дня или широте регионов. Он может позволить владельцу проекта приобрести больше емкости до 40% электричества и таким образом больше выхода.
