Подробная информация о продукте:
|
| Материал: | 42CrMo, QT | Коэффициент шестерни: | 31:1 |
|---|---|---|---|
| Вращающий момент требуемой производительности: | 600 Нм | Удержание вращающего момента: | 1500 Нм |
| Опрокидывать вращающий момент: | 5800 Нм | Отрицательная реакция: | 0.15° |
| Вращающийся тип: | Горизонтальный и вертикальный | Стандартный цвет: | RAL 9006 |
| Выделить: | Привод кольца Slewing электрического двигателя,Зуб привода кольца Slewing Multi,Коробка передач привода ряда вращающего момента 600 Nm |
||

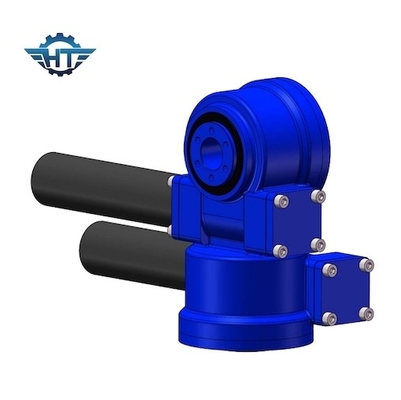

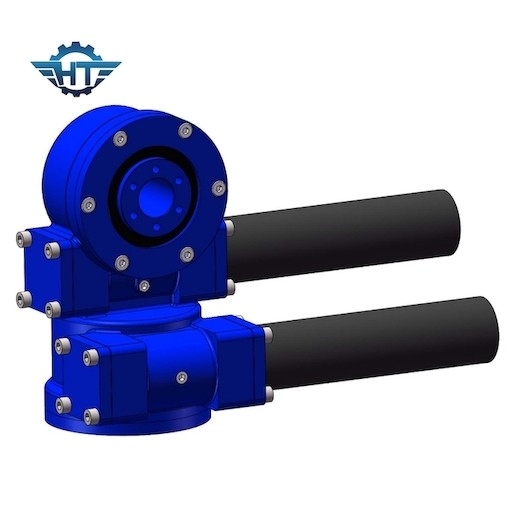

Двойная коробка передач Slewing оси SDE3 с электрическим двигателем для системы слежения панелей солнечных батарей
Двойное описание коробки передач Slewing оси
Сразил приводы используйте для одновременной передачи осевых и радиальных сил так же, как передачи опрокидывать моменты. Приводы ряда состоят из кольца slewing шарика или ролика, гидравлический или электрических приводов, и совершенно закрытого снабжения жилищем. SE серии сразил приводы конструирован с шестерней червя.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Особенности
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирать функцию
Applicatons
Под обстоятельством что сверх-эксплуатированы и использованы ограниченные ископаемые энергетические ресурсы, неиссякаемые ресурсы солнечной энергии привлекали глобальное внимание. Фотовольтайческая технология производства электроэнергии превращается быстро. Фотовольтайческие модули установлены на фотовольтайческую поддержку. Согласно их различным структурным формам, 2 типа: фиксированный тип и тип отслеживать. Роторный прибор привода установлен на отслеживая фотовольтайческую систему производства электроэнергии, так, что фиксированный кронштейн станет отслеживая типом. Поэтому, работая угол фотовольтайческого модуля можно отрегулировать согласно углу высоты или/и азимута солнца, так, что свет-получая поверхность фотовольтайческого модуля сможет быть перпендикулярна к лучам солнца в любое время. возможный, таким образом получающ больше солнечной энергии и увеличивающ производство электроэнергии.
