Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SDE5" |
|---|---|---|---|
| Коэффициент шестерни: | 37:1 | Удержание вращающего момента: | 9200 Нм |
| Опрокидывать вращающий момент: | 6000 Нм | Аксиальная нагрузка: | 16 кН |
| Радиальная нагрузка: | kN 27 | Эффективность: | 40% |
| Выделить: | Двойной привод ряда оси SDE7,Запечатывание двойного привода ряда оси водоустойчивое,привод кольца slewing аксиальной нагрузки 16kN |
||

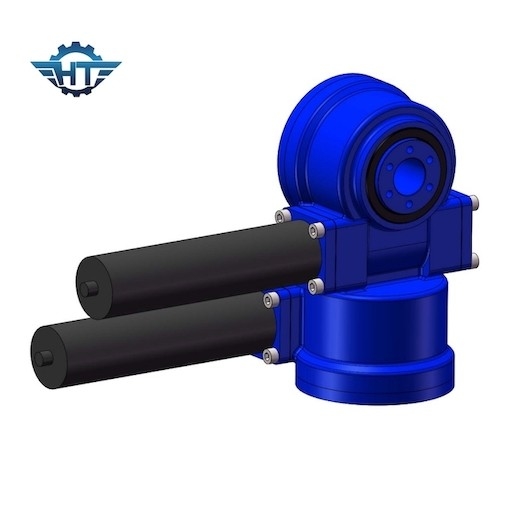

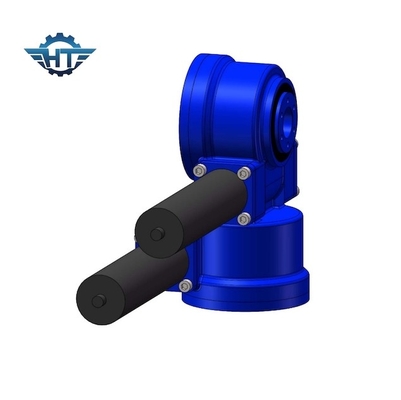

Двойной привод Slewing оси SDE5, запечатывание доказательства воды для отслежывателей PV и CSP солнечных
Двойное описание привода Slewing оси SDE5
| Название продукта | Приводы Slewing SDE5 с моторами шестерни 43Nm |
| Вращающий момент выхода | 800 N.m |
| Опрокидывать вращающий момент момента | 6000 N.m |
| Удержание вращающего момента | 9200 N.m |
| Статическая осевая оценка | kN 16 |
| Статическая радиальная оценка | kN 27 |
| Альтернативы мотора | Мотор AC 380V/220V, Stepper мотор, безщеточный мотор |
| Стиль продуктов | Двойная ось, CPV, солнечное блюдо, параболистическое, Heliostat |
| Особенность применения | Солнечная система слежения, промышленное машинное оборудование |
Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если qorque произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применение
Приводы slewing серии SDE солнечные фотовольтайческие конструированы для
Высокопроизводительные продукты начатые и конструированные для солнечных систем слежения, соответствующие для фотовольтайческих одиночных и двойных систем слежения оси, концентрирующ фотовольтайческие системы производства электроэнергии, heliostats башни, производство электроэнергии Стерлинга бабочки, топление, ринв концентрируя производство электроэнергии, топление и другие применения солнечной энергии в системе слежения. Ее можно также подгонять согласно вашим потребностям.
