Подробная информация о продукте:
|
| Модель: | SDE5 | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Вращающий момент требуемой производительности: | 800 Нм | Удержание вращающего момента: | 9200 Нм |
| Опрокидывать вращающий момент: | 6000 Нм | Эффективность: | 40% |
| Отрицательная реакция: | 0,15 ° | Особенность: | ось замка собственной личности двойная |
| Выделить: | Низкоскоростной электрический привод Slewing,Электрический привод 6000Nm Slewing опрокидывая вращающий момент,привод 6000Nm кольца slewing опрокидывая вращающий момент |
||

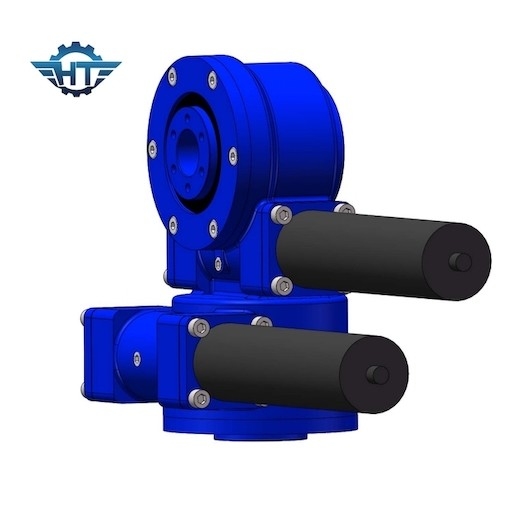

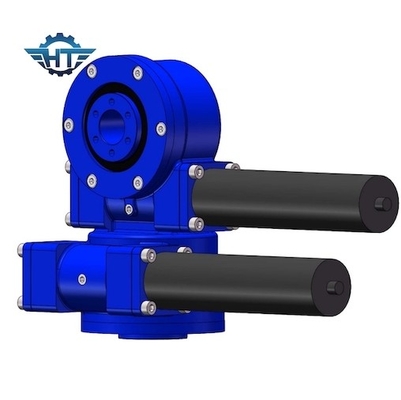

Низкоскоростная двойная коробка передач Slewing оси SDE5 для систем слежения PV высокой точности
Двойное описание коробки передач Slewing оси
Наш привод slewing имеет сильный переворачивая момент и принимает охватывать привод червя, который может управлять более большими нагрузками с контактом мульти-зуба, и имеет само-запирать функцию для увеличения безопасности системы. Ряд управляет рядом в представлении от 6kNm к 220kNm держа вращающий момент, 200Nm к вращающему моменту выхода 63kNm, 500Nm к 271kNm опрокидывая емкость нагрузки момента и коэффициенты шестерни от 31:1 до 156 600: 1. установка может быть комбинация горизонтальных, вертикальных или мульти-оси.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Особенный дизайн согласно различным применениям и проектам
Оно может соответствовать разным видам моторов, как гидравлические моторы, stepper моторы, моторы сервопривода, etc.
Поверхность роторного прибора привода можно распылить с любым цветом согласно требованиям к клиента
Applicatons
Наши приводы slewing конструированы для длинной жизни и низкого обслуживания. Они требуют очень маленького космоса установки но могут выдержать максимальные нагрузки. Именно поэтому они решение для много применений: приводы slewing для лесохозяйства, земледелия, минирования, укомплектованных личным составом платформ, многочисленных морских применений так же, как здания и инженерства машины, концентрируя солнечные системы слежения, одно-ось или системы слежения двойн-оси солнечные.
