Подробная информация о продукте:
|
| Модель: | 3 ДЮЙМА | Коэффициент шестерни: | 31:1 |
|---|---|---|---|
| Эффективность: | 40% | Тип: | горизонтальная серия |
| Применение: | система слежения за солнцем | Обслуживание OEM: | доступный |
| Место происхождения: | Changzhou, Китай | Водитель: | мотор шестерни 24V |
| Выделить: | hydraulic slew motor,solar tracker drive |
||

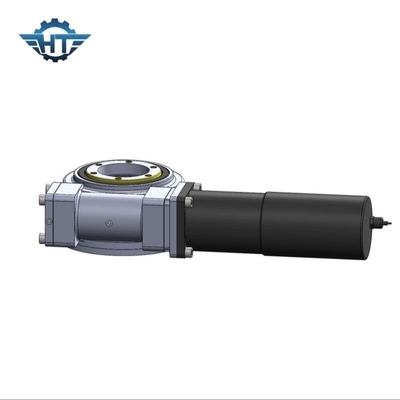

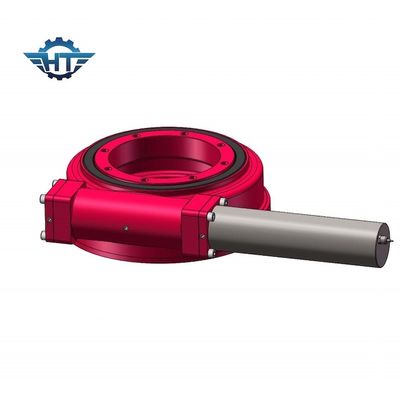

Высоким Само-запирать привода ряда вращающего момента SE5 солнечным аттестованный CE для солнечной системы слежения
Солнечное описание привода ряда SE5
Управляющее устройство червя ряда компактно построенный блок который состоит из кольца, дома, основания и червя slewing. Этот блок приносит преимущества кольца slewing и червя в один блок.
Соответствующее для применений которые требуют медленному вращению с непрерывным или движением способными на регулировать радиальные и осевые нагрузки. Продукт со стандартными размерами для соединять электрический или гидравлический мотор так же, как соединять всю систему к оборудованию.
Должный к своим сжатости, высокой ригидности и другим упомянутым преимуществам, управляющее устройство червя использовано в различных оборудованиях как мобильные платформы собрания, спутниковая система, гидравлические нагружая краны на кораблях откатки, небольшие морские краны, extendable вращая лестницы, в блоках колеса больших морских портальных транспортеров.
Технические данные SE моделируют приводы Slewing
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Преимущества
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
