Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Номер модели: | SE14 |
|---|---|---|---|
| Тип: | Червь и Wormwheel | Время жизни: | 30 лет |
| OEM: | доступный | ПРИМЕНЕНИЕ: | Сконцентрированная электростанция |
| Коэффициент: | 85:1 | Закрытый корпус: | Да |
| Выделить: | slewing ring drive,small slew drive |
||

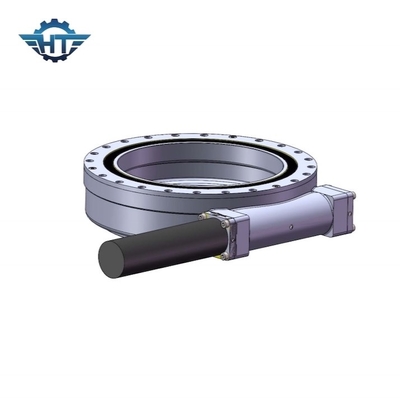

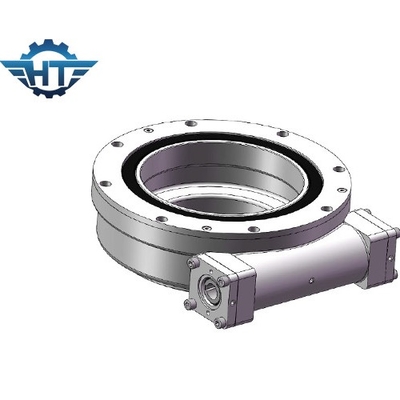

Одиночная ось собственная личность 14 дюймов запирая коробку передач привода ряда с Stepper мотором для сконцентрированной электростанции
Собственная личность запирая описание привода ряда
Самое общее применение привода slewing для одиночных приводов slewing оси система слежения горизонтальной одиночной оси солнечная. Одиночная система слежения оси вид источника питания который может держать панель солнечных батарей смотреть на солнце от востока - к - запад и делать солнечный свет облучить панель солнечных батарей вертикально когда оно двинет. Одиночный привод slewing оси может улучшить отслеживая точность и эффективность производства электроэнергии которая значит одиночный привод ряда оси может создать эффективное и надежное решение в одиночном приводе. Одиночную ось сразила приводы для PV можно установить вертикально.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Характеристики & преимущества
1. Высокая точность для того чтобы позволить автоматическому сопровождению цели системы полно в образе более высокой точности
2. Достигнуть приблизительно 45% больше выходной мощности чем фиксированная устанавливая система
3. легкие установка и регуляция
4. легкое обслуживание
Зоны применения
Приводы Slewing идеальны для ситуаций требуя и нагрузк-удержания и вращательного вращающего момента от такой же коробки передач. Типичные применения включают солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы.
Как выбрать свойственный размер приводов slewing?
Выбирать свойственный размер приводов slewing во избежание от единственных недостатка представления или остатка представления сыграть важную роль в достигать рентабельных решений.
Пожалуйста дайте нам следующую информацию для того чтобы выбрать соответствующий привод slewing:
1. применение
2. toque выхода требовал. Если вы не имеете ясную идею этих данных, то как раз скажите нам нагрузку, например, вес панелей и кронштейнов на нашем приводе slewing.
3. размеры нагрузки и самый большой ветер в вашей зоне в прошлых 10 летах которые использованы для того чтобы высчитать если привод, то мы порекомендовали смогли принести нагрузку maxium когда там приходят большой ветер.
4. скорость ведомого вала вы требовали которые поможет нам порекомендовать соответствующие моторы для вас.
5. другие информации как требование etc отрицательной реакции, ранга IP
